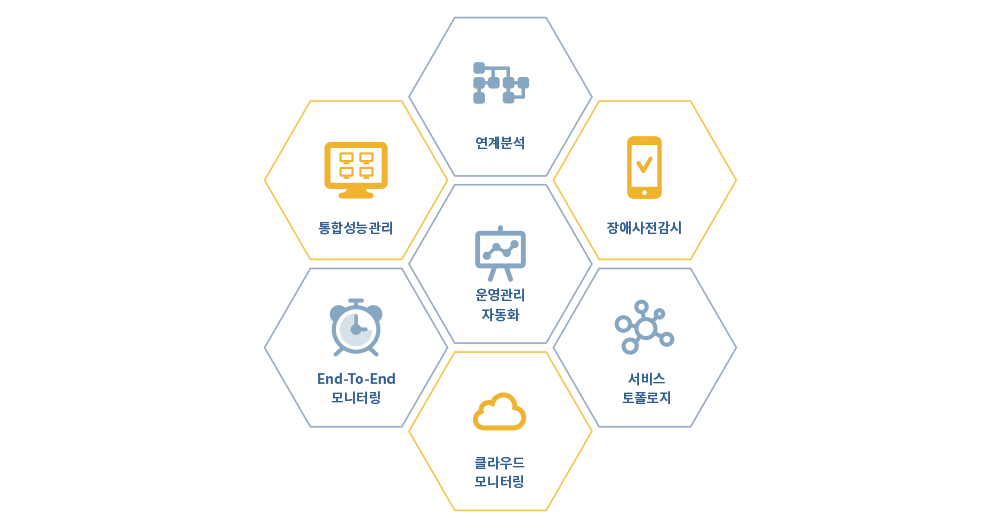

Elevisor는?


Elevisor(엘리바이저)는 Elevation(엘리베이션) + Advisor(어드바이저)의 합성어로서 시스템 성능 향상의 진정한 조언자 역할을 통하여 실질적인 효과를 제공하는 솔루션을 목표로 개발되었습니다.

엘리바이저는 WAS뿐만 아니라 다양한 DB와 System(OS)에 적용할수 있는 통합성능관리(APM) 솔루션으로서 다양한 성능 데이터를 수집하여 실시간 모니터링, 장애사전감지 및 제어, End-To-End 모니터링, WAS - DB 연계분석, 통계 및 성능분석, 구성정보관리 자동화, 실시간점검 및 통보 등의 기능을 제공합니다.

단일 화면 토플로지 통합관리, Hang장애 사전감지, 서비스관점의 연계정보 자동관리, 운영관리 자동화, 접근제어 및 보안 감사 등의 특화된 기능을 제공하며, Elevisor를 적용하면 모니터링 화면을 보지 않아도 시스템의 이상 유무를 운영자가 느낄수 있습니다.

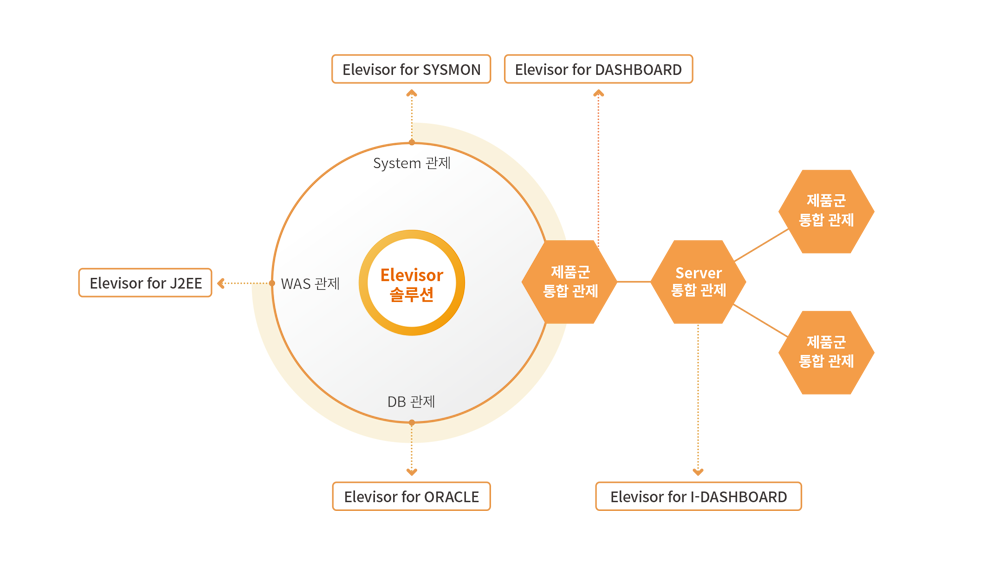

제품의 구조


통합성능 관리 체계

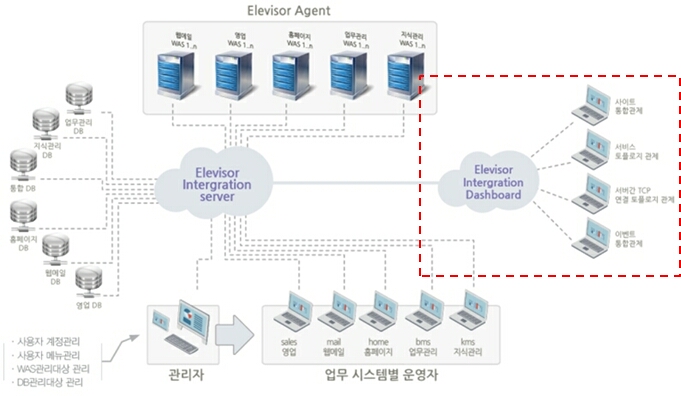

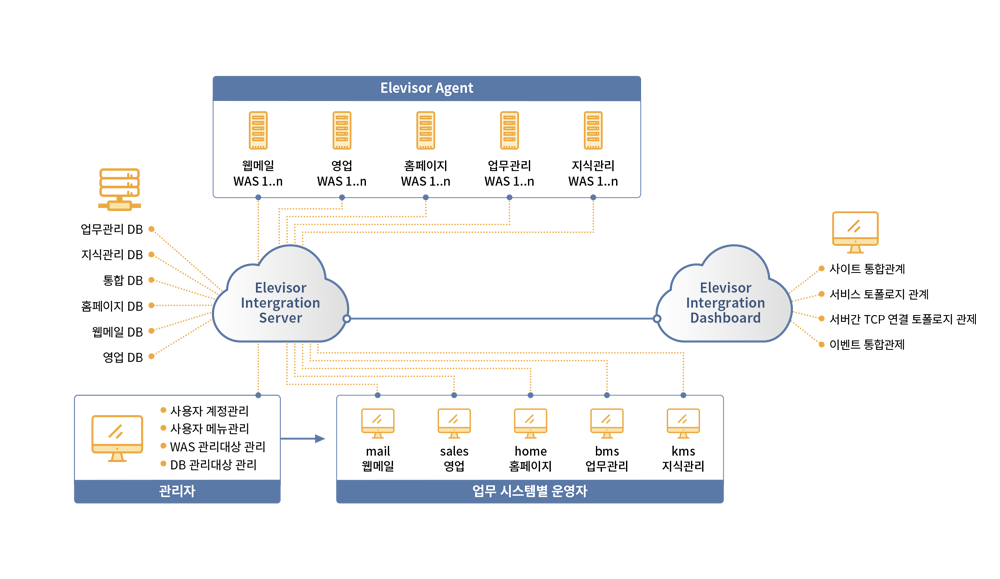

다양한 WAS 및 DB에서 수집된 성능데이터를 Elevisor IG(Integration Server)에 통합하여 단일 화면을 통한 통합성능 관리 체계를 구축할수 있습니다.

Elevisor IG의 경우 경량 처리 기술로 단일 환경에서 100개 이상의 WAS 및 DB에 대한 관리가 가능합니다

또한, 데이터 센터와 같은 대규모의 사이트에서는 여러개의 Elevisor IG에서 Elevisor ID (Integration Dashboard)를 통하여 사이트 통합관제, 서비스별/TCP 연결 토플로지 관제, 이벤트 통합관제 등의 진정한 단일화면 통합관제 체계를 지원합니다.

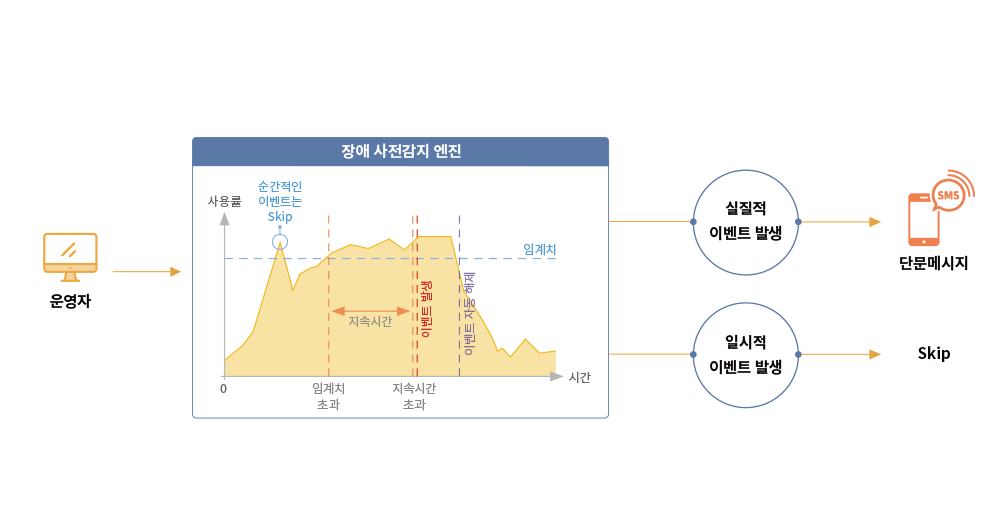

장애 사전감지

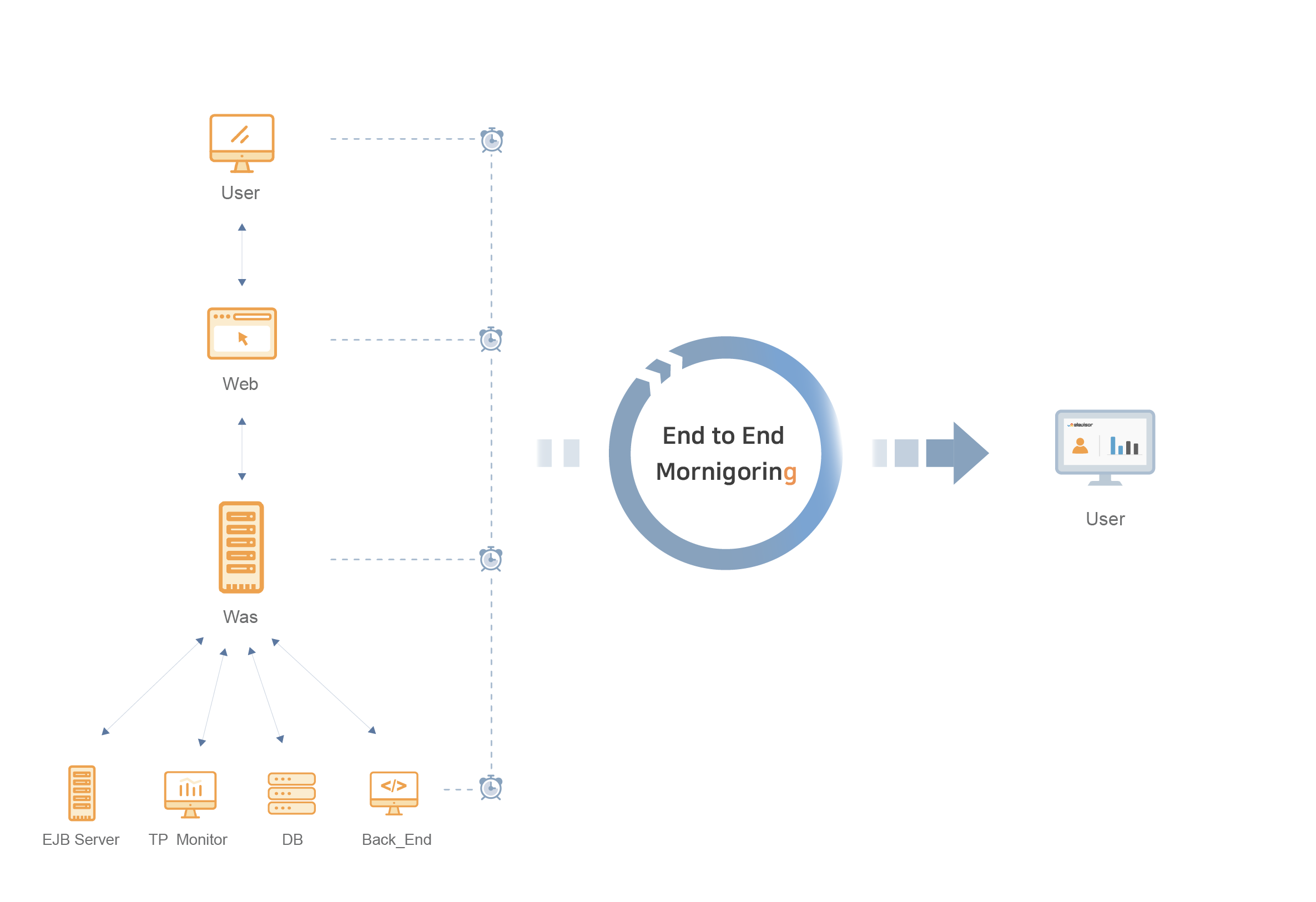

End - To - End 모니터링

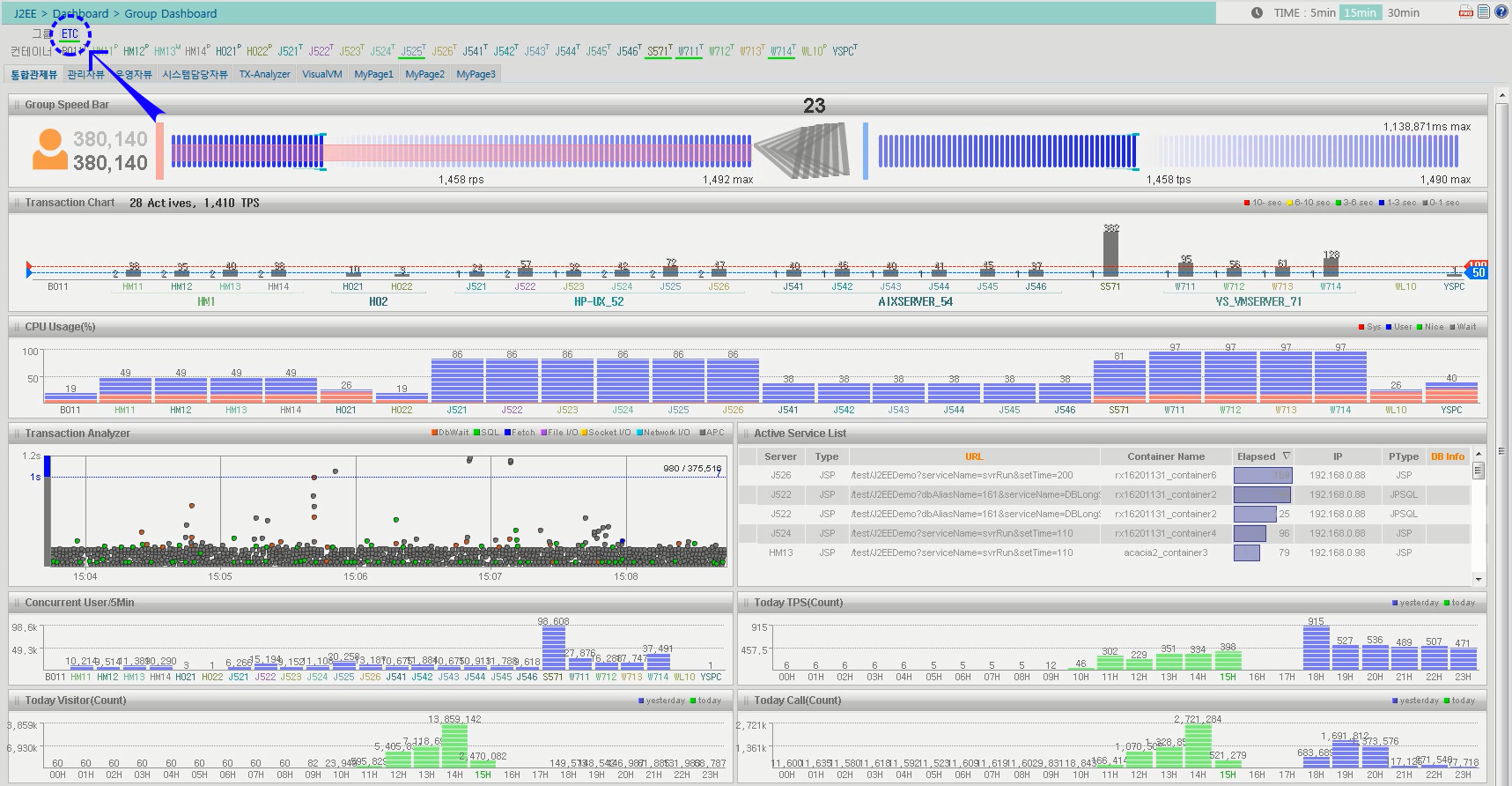

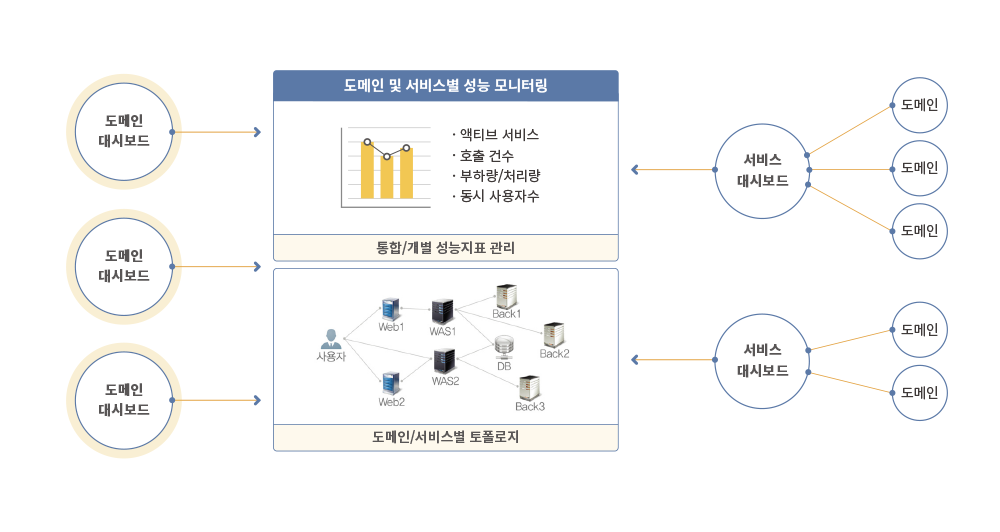

도메인 / 서비스 통합대시보드


현재 서비스 되고있는 Web, WAS, DB, Back-End의 상황을 한눈에 모니터링이 가능하며 도메인 및 서비스 별 각각의 성능 지표를 볼 수 있습니다.

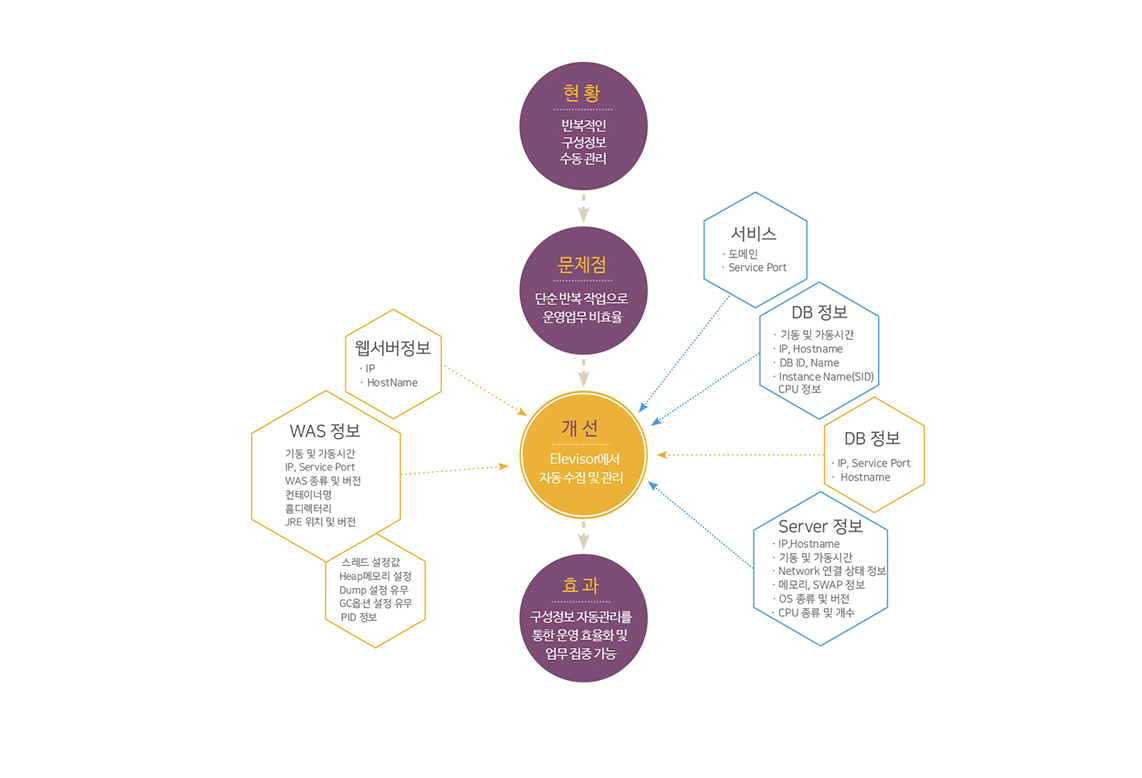

운영관리 자동화

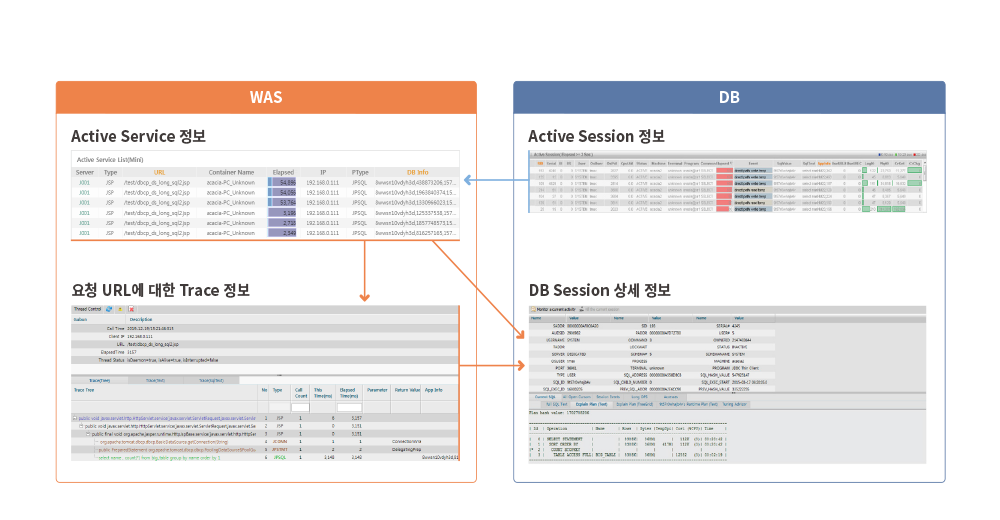

WAS-DB 연계분석



Elevisor 제품군을 통한 성능관리 체계를 구축하면 WAS,DB간 양방향 상호 연계 분석을 할 수 있습니다. 실시간으로 수행중인 WAS의 트랜잭션과 DB의 세션간의 1:1 연계 분석 뿐만 아니라 사후 분석 시에도 수집된 성능정보를 바탕으로 동일하게 연계 분석이 가능합니다.

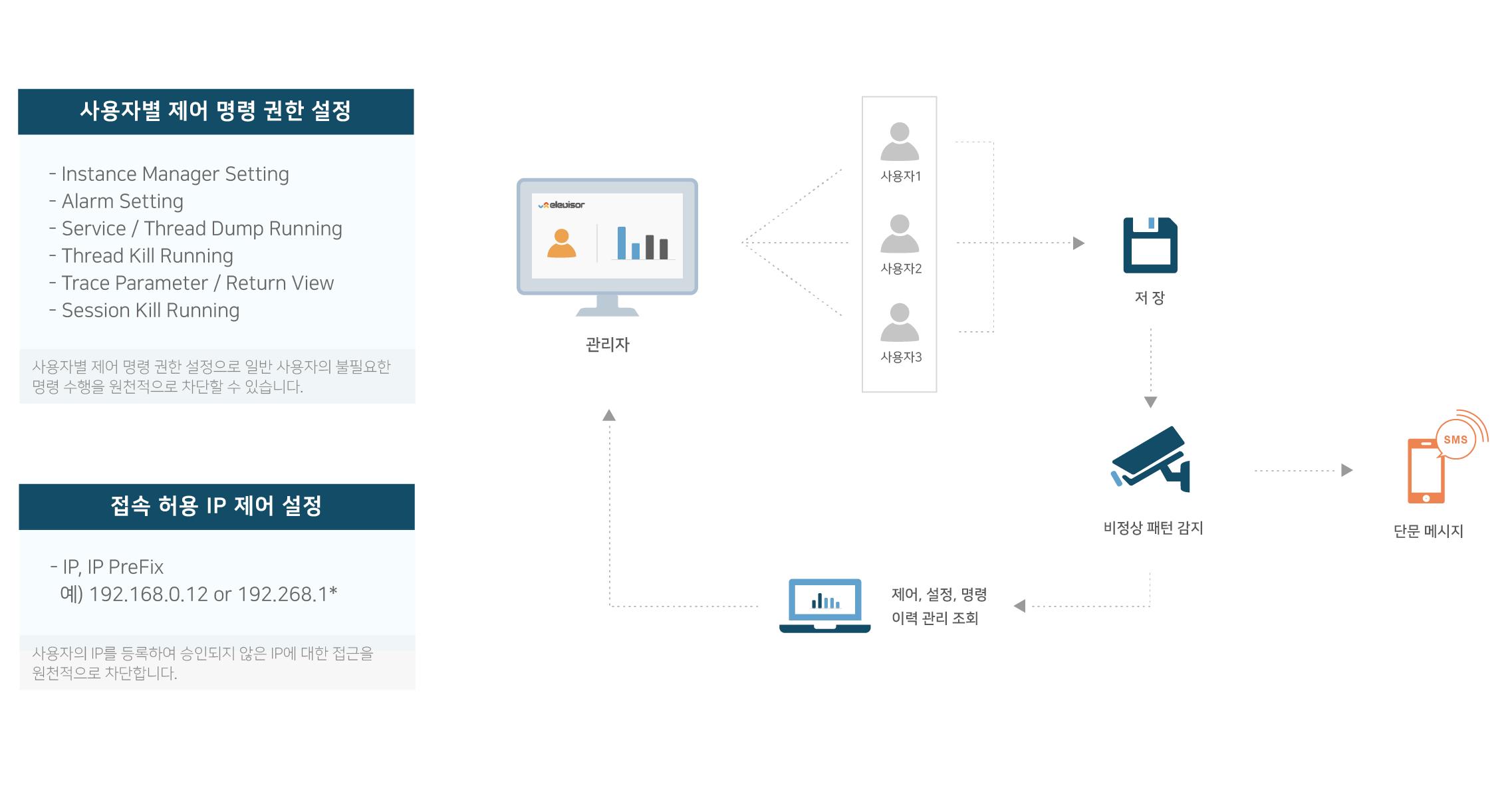

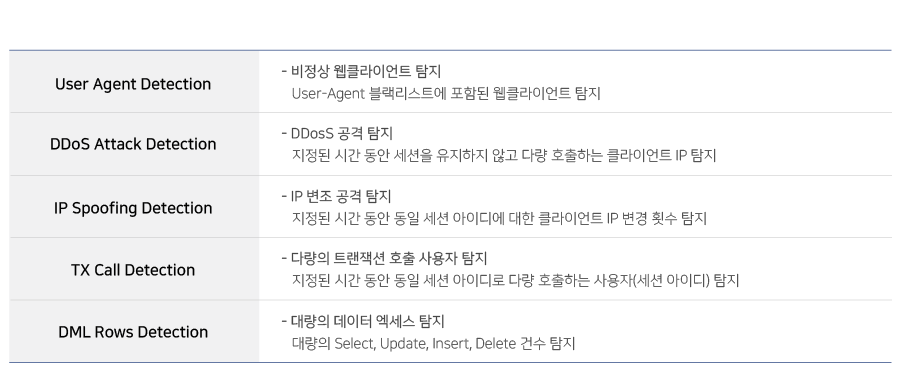

접근제어 및 보안감사

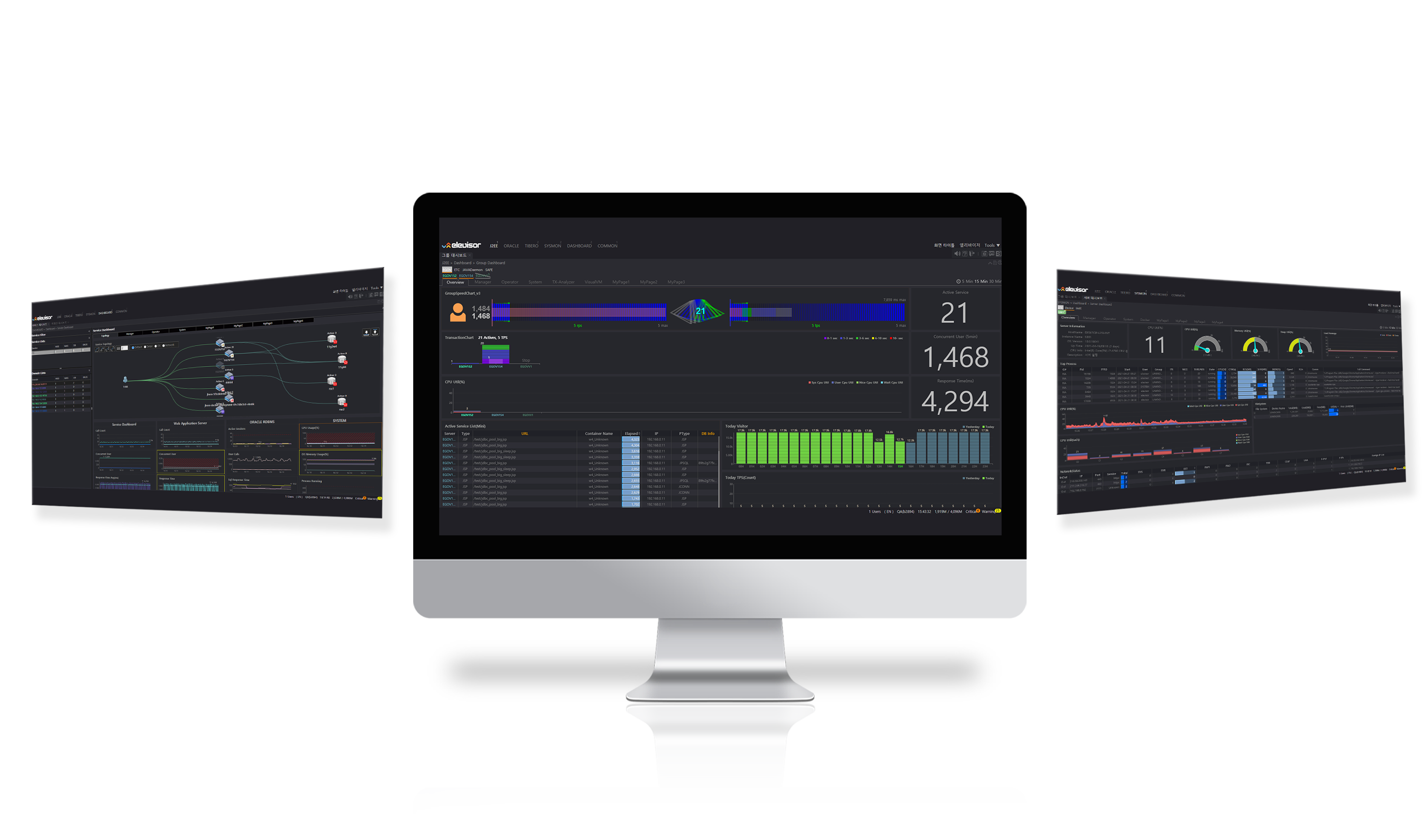

사용자 인터페이스


J2EE

Elevisor for J2EE

J2EE 표준을 준수하는 모든 WAS 지원
WebLogic, Jeus, WebSphere, iPlanet, Oracle Application Server, JRun, Tomcat, Jboss등의
웹 어플리케이션 서버를 지원합니다.

-

  Elevisor for J2EE 특징

- WebLogic, Jeus, WebSphere, iPlanet, Oracle Application Server, JRun, Tomcat, Jboss등의 웹 어플리케이션 서버를 지원합니다.

- Multi Threaded Server 기술을 사용하여 모니터링 컨테이너간의 독립적인 모니터링 환경을 제공합니다.

- 엘리바이저 제품군(Oracle, J2EE)을 통한 성능관리 체계를 구축하면 WAS,DB의 양방향 상호 연계 분석 가능 합니다.
- 실시간으로 수행중인 WAS의 트랜잭션과 DB의 세션간의 1:1 연계 분석 뿐만 아니라 사후 분석 시에도 수집된 성능 정보를 바탕으로 동일하게 연계 분석이
  가능 합니다.

- 도커 상세 정보 조회
- 도커 컨테이너 / 이미지 개수 변화량 모니터링
- 도커 컨테이너 / 메모리 사용량 모니터링

- 부하에따른 오토스케일링 자동인식 및 모니터링 지원

- 타사 APM 툴은 JDBC 관련 정보( 커넥션, SQL, Statement, ResultSet) 정보를 추출하기 위하여 관련 JDBC 클래스를 툴 자체의 클래스로 Wrapping 하는
  기술을 주로 사용하여, DB 벤더에 특화된 기능을 사용하기 위해 Casting할 경우 ClassCastException이 발생 합니다.
- 반면 엘리바이저는 Wrapping 기술을 사용하지 않기 때문에 보다 안정적인 모니터링이 가능 합니다.
- 이로 인해 JDBC 벤더의 드라이버에 종속성을 배재 할수 있어, 보다 정확한 고 품질의 분석 데이타를 활용 할 수 있습니다.

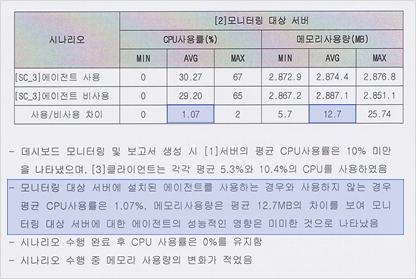

한국정보통신기술협회에서 실시한 자원 효율성 테스트시, 로드러너를 이용하여 초당 1천회의 트랜잭션을 시스템에 가하는 방법으로 부하 테스트를 실시하였을때, CPU 사용률이 Elevisor for J2EE 사용전/후 1% 정도로 미미한 영향을 주는것으로 확인되었습니다.


<제품 성능 시험 결과서>

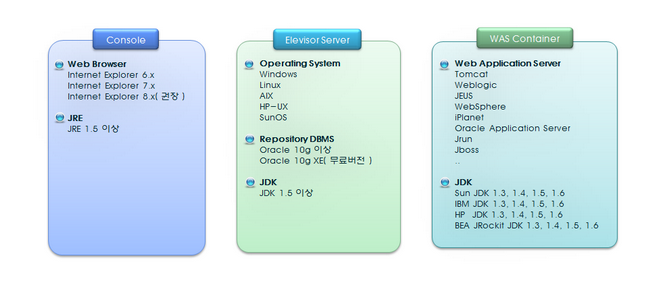

  Elevisor for J2EE 제품의 구성



- Elevisor for J2EE Agent
  WAS Container에 Agent를 설치하여 WAS에 Plug-in된 상태로 동작하며 각종 성능데이터를 수집하여 실시간으로 Elevisor Server로 전송하는 기능을
  수행합니다.
- EElevisor Server
  Agent로 부터 전송된 성능데이터를 가공 후 레포지토리 DB에 저장되며, 최근 30분 데이터는 실시간 모니터링용으로 서비스 됩니다.
- EConsole Layer
  JRE1.5 이상의 플러그인이 설치된 웹 환경이라면 일체의 Active-X등의 설치없이 쉽게 사용이 가능합니다.

  단일 및 그룹 실시간 모니터링

- 하나의 WAS 컨테이너에 대하여 집중적으로 모니터링 할 수 있는 기능을 사용할 수 있습니다.
- 부하량 및 처리량 추이 챠트를 활용하여 서비스 추이 분석이 가능합니다.

- 하나의 WAS 컨테이너에 대하여 집중적으로 모니터링 할 수 있는 기능을 사용할 수 있습니다.
- 부하량 및 처리량 추이 챠트를 활용하여 서비스 추이 분석이 가능합니다.

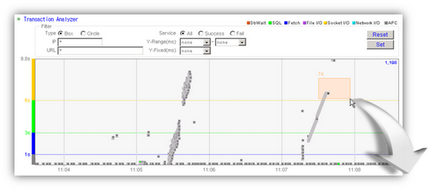

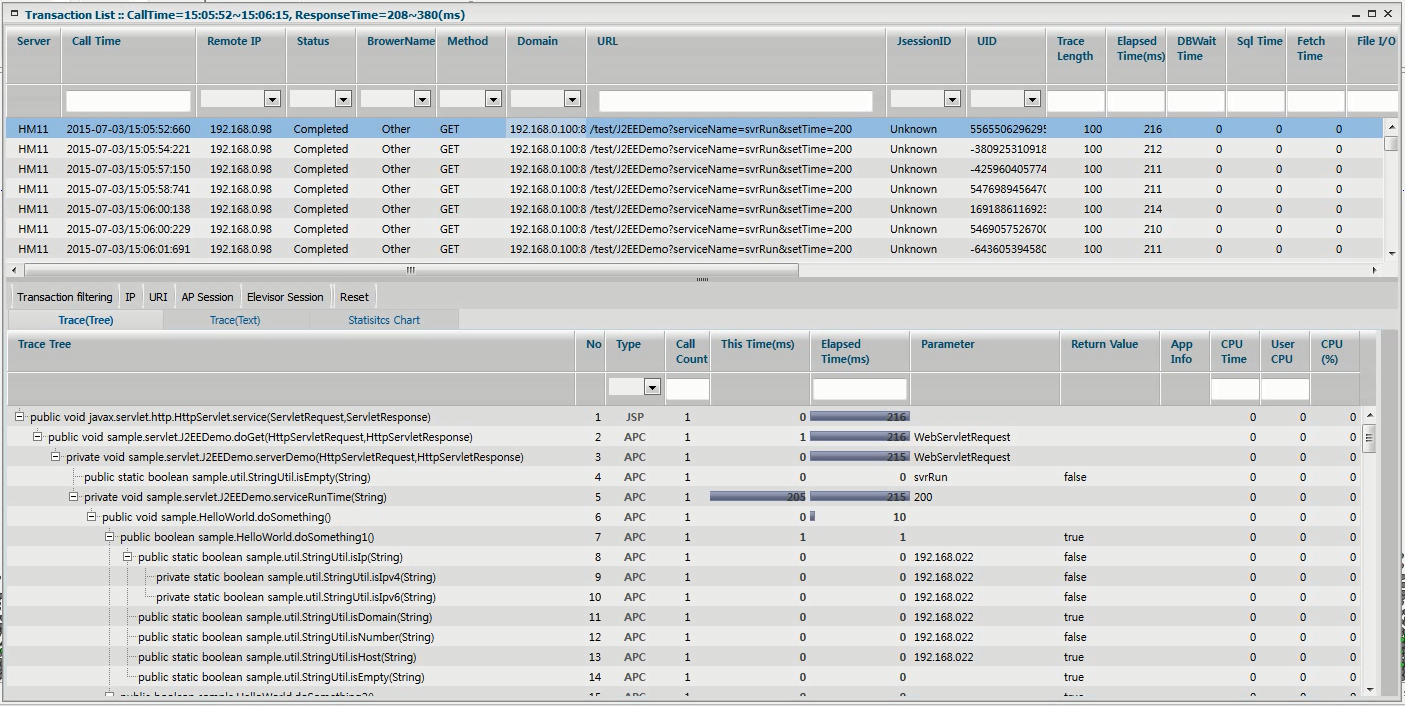

- 트랜잭션 분석기는 처리 완료된 트랜잭션에 대하여 분포도로 나타냅니다.( X축 : 시간, Y축 : 응답시간 )
- 이를 통하여 전반적인 서비스 현황을 파악할수 있으며 문제 있는 트랜잭션은 드레그하여 세부 트레이스 정보를 확인할수 있습니다.


- 분석 과정
   1. 트랜잭션 분석기 상에 나타난 분석 대상 영역선택
   2. 선택 영역에 대한 트랜잭션 리스트 확인
   3. 분석 대상 URL 선택
   4. 선택 URL에 대한 세부 트레이스 정보 확인 및 성능저하 구간 확인
   5. 성능저하 구간에 대한 세부 내용 확인

  장애 감지 및 제어

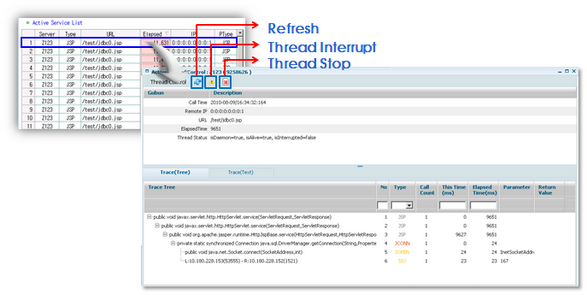

- 스레드 제어 화면에는 해당 스레드 정보를 포함하여 수행중인 트레이스 정보까지 확인이 가능하며 필요에 따라서는 해당 스레드에 Interrupt나
  Stop Signal을 전송하여 실행을 중단 시킬수 있습니다.

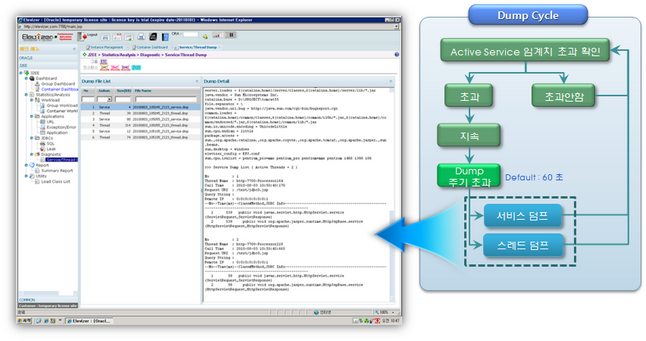

- Active Service 개수와 지속시간이 임계치를 초과할 경우 Service Dump와 Thread Dump( JDK 1.5 이상)를 자동으로 기록하게 되며 Elevisor 콘솔에서
  이를 확인하여 해당 시점의 문제점을 파악할 수 있습니다.
- 스레드 덤프는 특히 문제 시점의 전체 스레드에 대한 스택 정보로서 원인 분석에 반드시 필요한 정보이나, 운영자가 스레드 덤프를 생성하지 않고
   WAS를 재기동하여 분석에 어려움이 많았습니다.

  통계 및 분석

- 어플리케이션 성능에 대한 각종 항목을 시간별,일별, 월별로 조회하여 리스트 형태로 제공 합니다.

- URL응답시간에 대한 Top-N 리스트를 조회하여 악성 URL 리스트를 확인할 수 있습니다.
- 특히 그룹통계 조회가 가능하기 때문에 원클릭으로 그룹내의 악성 URL 식별이 용이 합니다.

- Exception 및 Error 발생 건에 대하여 건수별 Top-N 리스트를 조회하여 확인할 수 있습니다.

- SQL응답시간에 대한 Top-N 리스트를 조회하여 악성 SQL 리스트를 확인할 수 있습니다.
- 특히 그룹통계 조회가 가능하기 때문에 원클릭으로 그룹내의 악성 SQL 식별이 용이 합니다.

- JDBC Leak 발생건수에 대한 Top-N 리스트를 조회하여 리스트를 확인할 수 있습니다.

  단일 및 그룹 실시간 모니터링

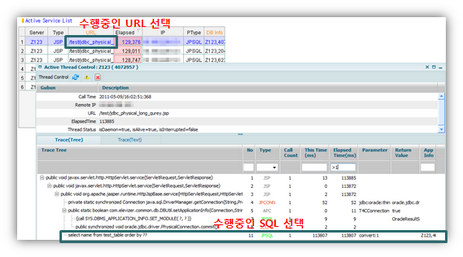

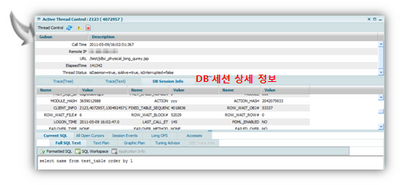

- Active Service 리스트에서 응답시간이 오래 걸리는 SQL에 대하여 URL을 클릭하여 수행중인 서비스의 Trace 정보를 실시간으로 확인합니다.
- 수행중인 SQL을 클릭하면 해당 SQL 에 대한 DB 세션 정보와 연계 분석이 가능합니다.

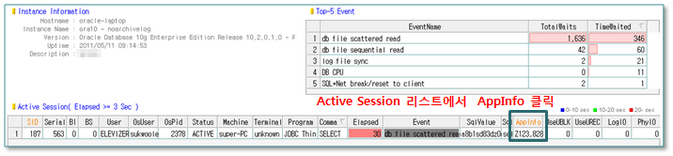

- Active Session 리스트에서 "Appinfo" 를 클릭하면 해당 SQL을 수행중인 WAS 의 URL 및 스레드 정보와 트레이스 정보를 실시간으로 확인 할 수 있습니다.

- 과거 성능추이 분석시 자체 Elevisor for Oracle 의 Active Session History 정보보기에서 "J2EE Trace Info" 탭 클릭시 WAS에서 수집된
  트레이스 정보와 1:1 매핑되어 연계 분석이 가능합니다.

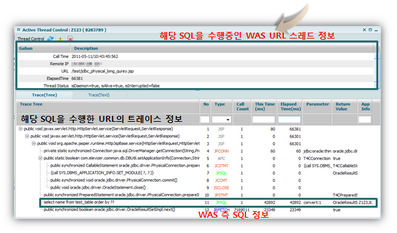

- WAS 연계 분석 정보
- SQL을 수행한 URL 상세 정보 _ 트레이스 상세 정보 _ SQL에 대한 상세 정보

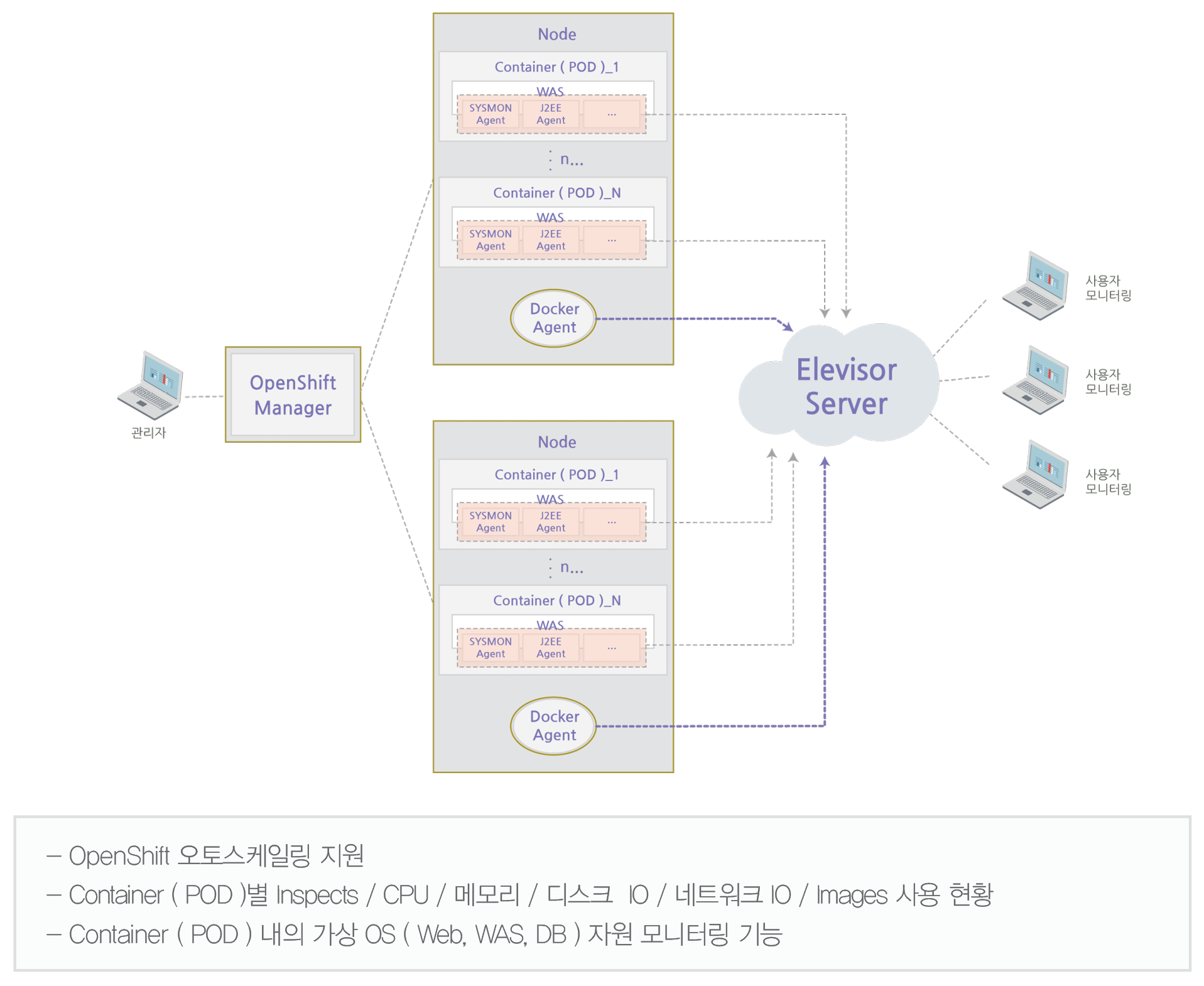

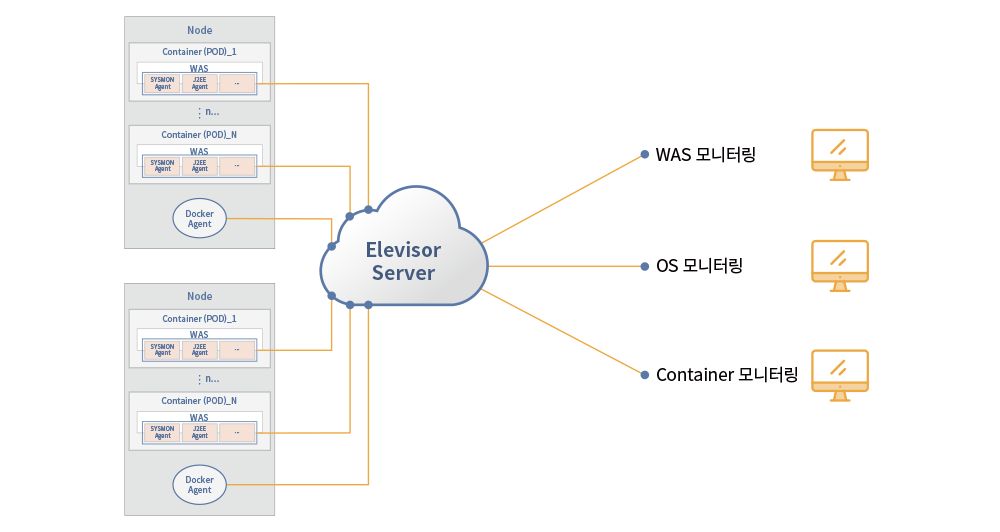

  OpenShift 지원


  차별화된 기능
비교항목타사제품Elevisor for J2EE
수행서비스 실시간 모니터링 - URL, 경과 시간위주의 모니터링이 대부분.(V사의 I**) - URL, 경과 시간외에도 사용자IP, 파라미터, 구간별 응답시간, 실시간 TRACE 확인 가능
트랜잭션 분포도의 시각화 - V사의 I** 경우 지원 불가 - 응답 시간 구간별 시간에 따른 분포도 시각화 기능.
상세 트레이스 정보 - 메소드 호출 파라미터 및 리턴 값 추적 불가 - 메소드 호출 파라미터 및 리턴 값 추적 가능
JDBC 분석 - 조회에 대한 처리 건수만 확인 가능
- Connection Pool 미사용 회수등의 확인 불가로 장애 발생 위험 요소 인지 불가
- DML 처리건수(select, insert, update, delete rows ) 확인 가능.
- Connection Pool 의 정확한 분석 가능.
I/O 분석 - Network I/O 미제공 - File I/O, Socket I/O, Network I/O량 및 응답시간 확인 가능.
DB 와의 쌍방향 연계 분석 - 일부 솔루션에서 WAS to DB 만 지원 - 양방향 연계 분석 지원
장애 감지 - 단순 사운드 출력 - 직관적인 음성 알람
자동 스레드 덤프 - 수동 스레드 덤프만 지원 - 서비스 지연시 자동 스레드 덤프 생성
개인화 페이지 - 미 지원 - 사용자별로 데시보드 위젯을 통한 데시보드 화면의 손쉬운 커스터마이징
그룹 리포트 - 미 지원 - 동일 서비스 WAS를 그룹핑 할수 있으며 그룹별 모니터링 및 그룹 리포팅 제공
오픈시프트 오토스케일링 모니터링 - 미 지원 - 부하에따른 오토스케일링 자동인식 및 모니터링 지원
도커 모니터링 - 미 지원 - 도커 정보 상세지원 (이미지 갯수, 메모리 사용량)

ORACLE

Elevisor for ORACLE

완벽한 Multi Threaded Server 자바의 Multi-thread 기술로 개발되어,
1개의 Elevisor 서버에서 50여개이상의 Oracle DBMS 를 통합하여 동시에 관제가 가능합니다.

-

  Elevisor for ORACLE 특징

- 자바의 Multi-thread 기술로 개발되어, 1개의 Elevisor 서버에서 50여개이상의 Oracle DBMS 를 통합하여 동시에 관제가 가능합니다.
- 동적으로 생성, 소멸되는 jdbc pool 기술이 적용되어 모니터링 대상 인스턴스의 등록및 해제시 Elevisor 서버의 재기동이 필요 없습니다.

- AJAX 를 이용한 비동기 처리 방법을 적용하여, 응답이 오래 걸리는 동작이 활성화 되어 있더라도, 간섭없이 다른 동작이 가능합니다.
- 사용자가 직접 모니터링 화면을 구성할수도 있으며, 다중 화면을 지원하므로 듀얼모니터 및 4개의 모니터로도 사용 하실 수 있습니다.

- 모니터링 SQL 수행시 Prepared Statement Caching 기법 사용으로 1회 파싱에 무한대의 수행으로 운영서버의 부하를 최소화 하였습니다.
- 수집 항목의 성격에 따라 10초에서 30분까지 차등을 주어 정보를 수집합니다.
- 최적화된 실시간 모니터링 스크립트로, 1분간 실시간 모니터링시 600 Block Reads 경미한 자원을 사용합니다.

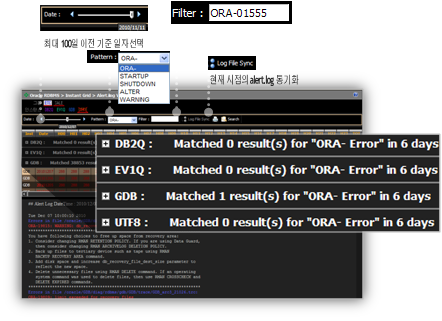

- ftp, telnet 등의 O/S 로그인 없이 인덱싱된 Alert.log 확인이 가능합니다.
- 1번의 클릭으로 그룹내의 모든 Error 상황을 한번에 확인할수 있습니다.

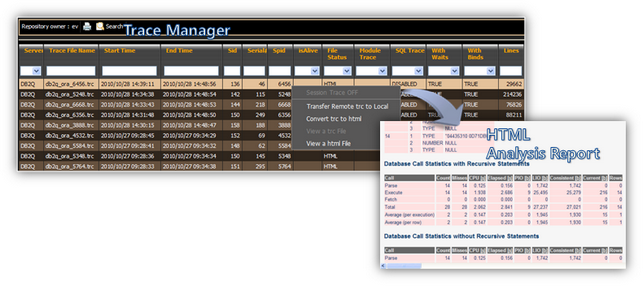

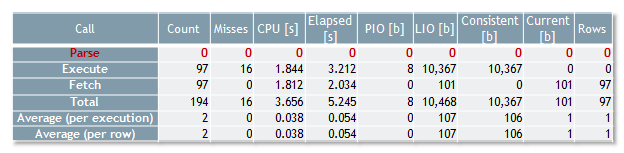

- 한번의 클릭으로 ftp, telnet 등의 O/S 로그인 없이 tkprof 보다 훨씬 정확한 정형 보고서를 얻을수 있습니다.

- 자체 개발된 구분 분석기(SQL Parser)를 통해, 오브젝트를 상세하게 분석 가능하며, 연관 혹은 유사 SQL 까지 검색 가능 합니다.
- 9i ~ 11gR2 까지의 PLAN 모두 지원 합니다.
- 튜닝 어드바이저 모듈과 연계, 최적화 SQL 또는 성능 개선 방법 제시 합니다.
- 공통적인 기능 구현을 위해 하향 평준화된 SQL 사용하는 타사 솔루션에 비해, 버전 특성을 최대한 고려한 특화된 SQL 사용 하였습니다.
- DBA 및 관리자의 DBMS 관리 능력 향상에 기여 할수 있도록 사용된 SQL 을 투명하게 공개 합니다.

- 9i 까지 성능 분석시 주로 사용된 Statspack 데이터의, 시각화 분석이 가능합니다.
- 10g 이상의 AWR 데이터의 보고서 관리 뿐만 아니라, 시각화 분석및 대기 이벤트 분석, 스냅 구간별 SQL 상세 분석이 가능합니다.

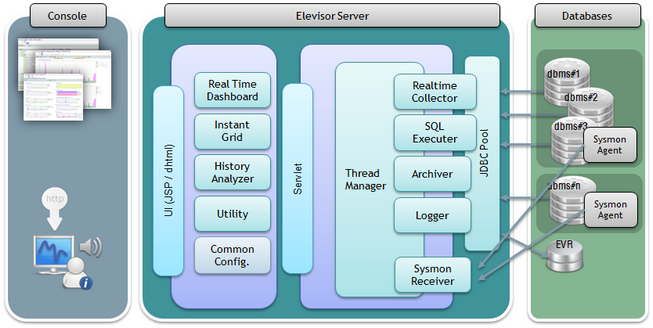

  Elevisor for ORACLE 제품의 구조



- RAC를 포함한 50개 이상의 다수의 인스턴스의 독립적인 관제가 가능합니다. 정보수집 저장소로 Oracle 10gXE 를 포함한 상위버젼이 사용 가능합니다.
- 모니터링 대상 서버는 Oracle 9.0 에서 Oracle 11.2 까지 지원됩니다.

- 서로 간섭이 없는 멀티 쓰레드 방식의 데이타 수집과 동적 풀생성, 인스턴트 그리드상의 모든 SQL 등을 처리합니다.
- 현재 출시된 Elevisor for J2EE 도 플러그인 방식으로 Oracle 제품과 동시에 운영할수 있습니다.
- DBMS 서버내의 Sysmon Agent 에서 전송된 OS 성능 데이터를 수집하여, 세션정보와 연계 할 수 있습니다.

- JRE1.5 이상의 플러그인이 설치된 웹 환경이라면 일체의 Active-X등의 설치없이 쉽게 사용이 가능합니다

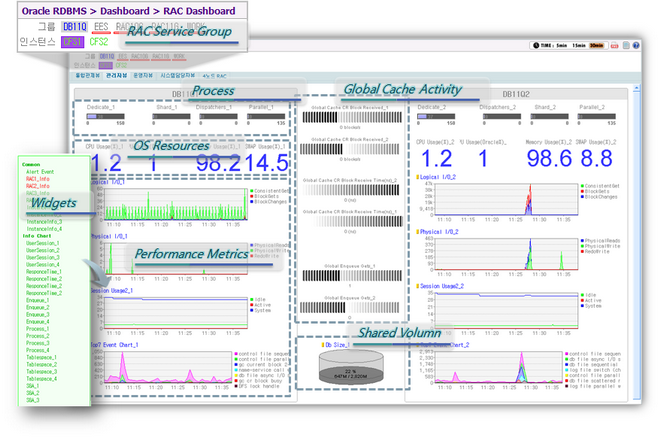

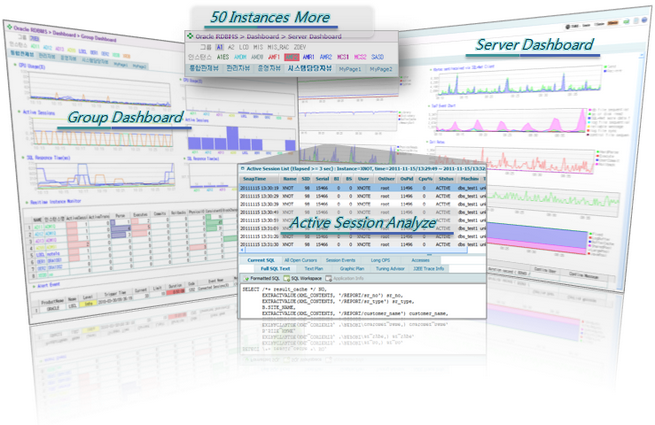

  단일, 그룹, RAC 실시간 모니터링



- 완벽한 멀티쓰레드 기술로 구현된 서로 간섭없는 데이타 수집으로 50개 이상의 인스턴스를 동시에 관제가 가능합니다.
- 또한 다수의 인스턴스를 하나의 그룹으로 통합 관리가 가능합니다.

- 실시간 모니터링중 발생하는 피크의 단순 드래그를 통해 세션의 상태, SQL등을 확인 하실 수 있습니다.

- 자사의 또 다른 솔루션인 Elevisor for J2EE 와 함께 사용하실 경우 J2EE 의 세션 트레이스 정보까지 한번에 조회 하실 수 있습니다.


- 다양한 위젯을 이용한 화면 직접 편집이 가능하며, 4Node RAC 까지 하나의 화면에서 통합 관리가 가능합니다.

  강력한 인스턴트 그리드
비교항목타사제품Elevisor for J2EE
실시간 대시보드 - 단일 인스턴스만 제공되거나 사용자별 개인화 화면 구성 불가 - 단일,그룹,4-node 지원되는 RAC 전용 화면 및 6개의 개인화 가능 탭.
SQL 관리 - 자체 Hash code 이용하여 오라클의 자체 기능에서 제공되는 SQL 정보와 매칭 불가 - 버전 특성을 고려하여 SQL_HASH_VALUE 및 SQL_ID 모두 지원
- 오라클 자체 기능과 연계 분석이 가능.
스토리지 관리 - 단순 상태만 출력.
- 불필요하게 free space를 주기별로 과다 조회 하여, 대상 서버의 상당한 성능 저하가 발생
- 단순 상태 분석이 아닌, 일 증가분의 정확한 평균 계산으로 100% 되는 시점의 사전 예측이 가능.
세션 관리 - 하향 평준화된 SQL 사용.
- 동적 칼럼 추가 불가.
- CPU 사용률 조회 불가
- 분산 트랜잭션 미 지원
- 단순 RAC 조회
- 9i ~ 11gR2 까지의 동적 칼럼 추가 기능으로 최적화된 SQL 사용.
- 세션별 CPU 사용률 조회 가능.
- 분산 트랜잭션 분석 지원
- RAC를 지원하는 LOCK 조회 기능
WAS 연계 분석 - 미 지원 - Elevisor for J2EE 와 연계 할 시, 실시간 어플리케이션 분석 뿐만 아니라, 사후 분석시에도 연계가 가능.
Alert.log 관리 - Tail 형태의 Agent 혹은 FTP 계정 사용으로 시스템 자원 과다 사용.
- 그룹 단위의 전체 검색 미 지원 및 시간별 조회시 과다 응답 시간
- OS Agent, FTP, Telnet 계정없이 Alert.log 의 증분 적재 및 시간별 인덱싱으로 빠른 분석 가능.
- 그룹 단위의 전체 검색 지원
SQL 분석 - 자체 파서가 없으며, 오브젝트 리스트 추출시 딕셔너리 조회 불가피.
- 유사 SQL 분석 불가
- 하향 평준화된 PLAN 만을 제공
- 튜닝 어드바이저 미지원
- 자체 SQL 파서를 이용하여, 빠른 오브젝트 리스트 추출이 가능, 유사 SQL 및 영향도 분석시 필요한 정보로 활용 가능.
- 다양한 RUNTIME PLAN 정보 제공. - 튜닝 어드바이저 연계 가능
다양한 이력 데이터의 정보 출력 - Statspack, AWR을 미 지원하며, 자체 리포지토리만을 지원. - 자체 리포지토리인 EVR 은 물론 Statspack, AWR 데이터의 시각화 기능
Health Check - v$ 만 지원 - 단순 html 혹은 특화된 리포팅 툴에 종속적인 보고서 출력.
- 사용된 SQL 정보 확인 불가
- v$ 혹은 AWR 성능 데이터 기준 보고서 출력. - 투명한 진단 SQL 제공.

TIBERO

Elevisor for TIBERO

- Elevisor for TIBERO 은 여러개의 티베로 인스턴스가 최적화된 상태에서 운영이 될수 있도록 도와주는 도구로써
Real-time Dashboard, Instant Grid, Statistics/Analysis 로 구성되어 있습니다.

-

  Elevisor for TIBERO 특징

- TIBERO는 여러개의 티베로 인스턴스가 최적화된 상태에서 운영이 될수 있도록 도와주는 도구로써, 크게 Real-time Dashboard(실시간 대쉬보드)
  Instant Grid(그리드),Statistics/Analysis(이력 분석) 로 구성되어 있으며 부수적으로 유틸리티 부분과 자가진단 부분으로 구성되어 있습니다.

- TIBERO는 그동안 많은 DB 모니터링 프로그램이 답습해 왔던 Client-Server 형태의 구조를 과감히 탈피하여, 별도의 프로그램 설치 없이,
  브라우져만 있으면, 등록되어 있는 인스턴스를 통합 모니터링 할수 있는 웹 어플리케이션 입니다 . 따라서 DBA 및 성능관리자는 Elevisor 서버에
  인증만 되면 , 관리 대상 DBMS 의 id / password 를 모르더라도 single sign On 형태로 다수의 DBMS 를 관리할수 있게 됩니다.

- 또한 DBA 및 성능 관리자가, 다수의 DBMS 를 관리함에 있어 비효율적인 반복 업무에 많은 시간을 빼앗기지 않고, 관리 대상 DBMS 에 대해 최적화된
  성능 관리 , 장애 예방 및 장애 발생시 신속하게 대응하여 문제점을 파악할수 있도록 많은 기능을 제공합니다.

  Elevisor for TIBERO 제품의 구조



- Elevisor for TIBERO 은 웹어플리케이션 기반의 APM 툴로서 Server 만 설치하면 별도의 클라이언트 프로그램 없이 웹브라우저만으로 사용이 가능합니다.
- 특히 Real-time Collector는 DB 서버의 부하를 최소화 하기 위하여 Statement Cache 기법으로 Soft parse 없이 수행되며 Repository DB에
  실시간 저장되어 사후 분석에 활용됩니다.
- Elevisor 서버 기동시 등록된 인스턴스는 DB와 JDBC Pool을 생성하기 때문에 별도의 인증 없이 DB와 Access가 가능합니다.
- TIBERO는 서버의 자원 상태를 수집하는 agent 로써, CPU, Memory, 프로세스 자원 사용 현황 등을 Elevisor Server 에 전송하는 프로세스 입이다.

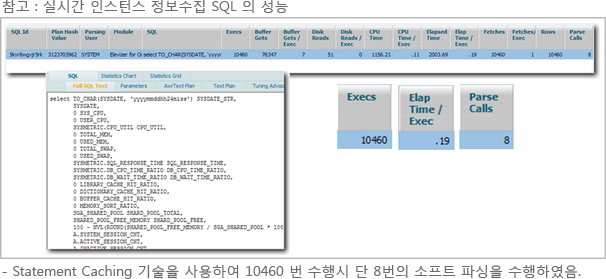

  실시간 모니터링 항목



- Elevisor 서버가 등록된 인스턴스에 대하여 자동으로 Polling 하여 실시간 관제 및 Repository에 저장한다. DB서버에 부하를 최대한 줄이기 위하여
  Polling SQL을 최적화 하였고 Statement Caching 기법으로 Soft parse 없이 수행되도록 개발되었습니다.
  실시간 모니터링은 Elevisor에서 Polling 주기마다 1회씩만 수행되며 수집된 정보는 30분간 메모리에 저장되어 사용자에게 서비스 됨으로
  모니터링 대상 DB서버에 부하가 거의 없고 사용자 증가시에도 유연하게 서비스를 제공합니다.
  DB서버의 부하를 줄이기 위하여 Polling 주기는 항목에 따라 10초,30초, 1시간 주기로 수집이 됩니다.

- 인스턴스 정보( 10초 주기로 수집)

 ▪ 각종 Hit ratio( Library Cache, Dictionary Cache, Buffer Cache, Memory Sort, Latch)
 ▪ Shared Pool 정보( Total, Free mem,Library Cache,Row Cache, 사용률)
 ▪ Session 정보( System, Running , active, 사용률)
 ▪ Transaction 정보( Active Transaction, Commit 수, Rollback 수)
 ▪ SGA 정보( Total Shared Memory, Fixed(Database Cache Size+Log Buffer + Etc), Database Buffer(Buffer Cache), Redo Log Buffer, 사용율 )
 ▪ PGA 정보( Working Thread Alloactor Memory 사용율 )
 ▪ I/O 정보(Consistent Gets, Block Gets, Block Change, Physical Read ,수)
 ▪ SQL 정보( ,Execute Count, Parse Count, Parse Total Count)
 ▪ SQL Response 정보 ( Select,Update,Insert,Delete,Merge Time)
 ▪ Redo 정보( Read, Write Count)
 ▪ Network I/O 정보( DBLink 수)
 ▪ Sort 정보( Memory Sort/Disk Sort)
 ▪ Logons

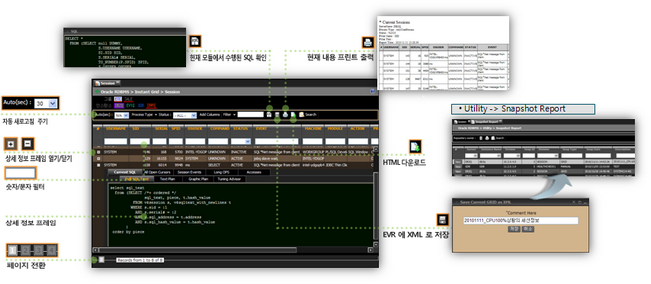

  강력한 인스턴스 그리드



- 공통적으로 사용되는 그리드 환경의 유저 인터페이스로써, 출력,자동 새로 고침, 필터, 페이지 전환, 상세 보기, XML 저장등의 기능이 제공 됩니다.

SYSMON

Elevisor for SYSMON

여러개의 SYSMON인스턴스가 최적화된 상태에서 운영이 될수 있도록 도와주는 도구로써
크게 Real-time Dashboard, Instant Grid, Statistics/Analysis 로 구성되어 있습니다.

-

  Elevisor for SYSMON 특징

- SYSMON 은 여러개의 SYSMON인스턴스가 최적화된 상태에서 운영이 될수 있도록 도와주는 도구로써, 크게 Real-time Dashboard(실시간 대쉬보드)
  Instant Grid(그리드), Statistics/Analysis(이력 분석) 로 구성되어 있으며 부수적으로 유틸리티로 구성되어 있습니다.

- Elevisorfor SYSMON은 그동안 많은 서버모니터링 프로그램이 답습해 왔던 Client-Server 형태의 구조를 과감히 탈피하여, 별도의 프로그램 설치 없이,
  브라우져만 있으면, 등록되어 있는 서버를 통합 모니터링 할수 있는 웹 어플리케이션입니다.
  따라서 System Engeneer 및 성능관리자는 ELEVISOR 서버에 인증만 되면 , 관리 대상 서버의 id / password 를 모르더라도 single sign On 형태로
  다수의 서버를 관리할수 있게 됩니다.

- 또한 System Engeneer 및 성능 관리자가, 다수의 서버를 관리함에 있어 비효율적인 반복 업무에 많은 시간을 빼앗기지 않고, 관리 대상 서버에 대해
  최적화된 성능 관리 , 장애 예방 및 장애 발생시 신속하게 대응하여 문제점을 파악할수 있도록 많은 기능을 제공합니다.

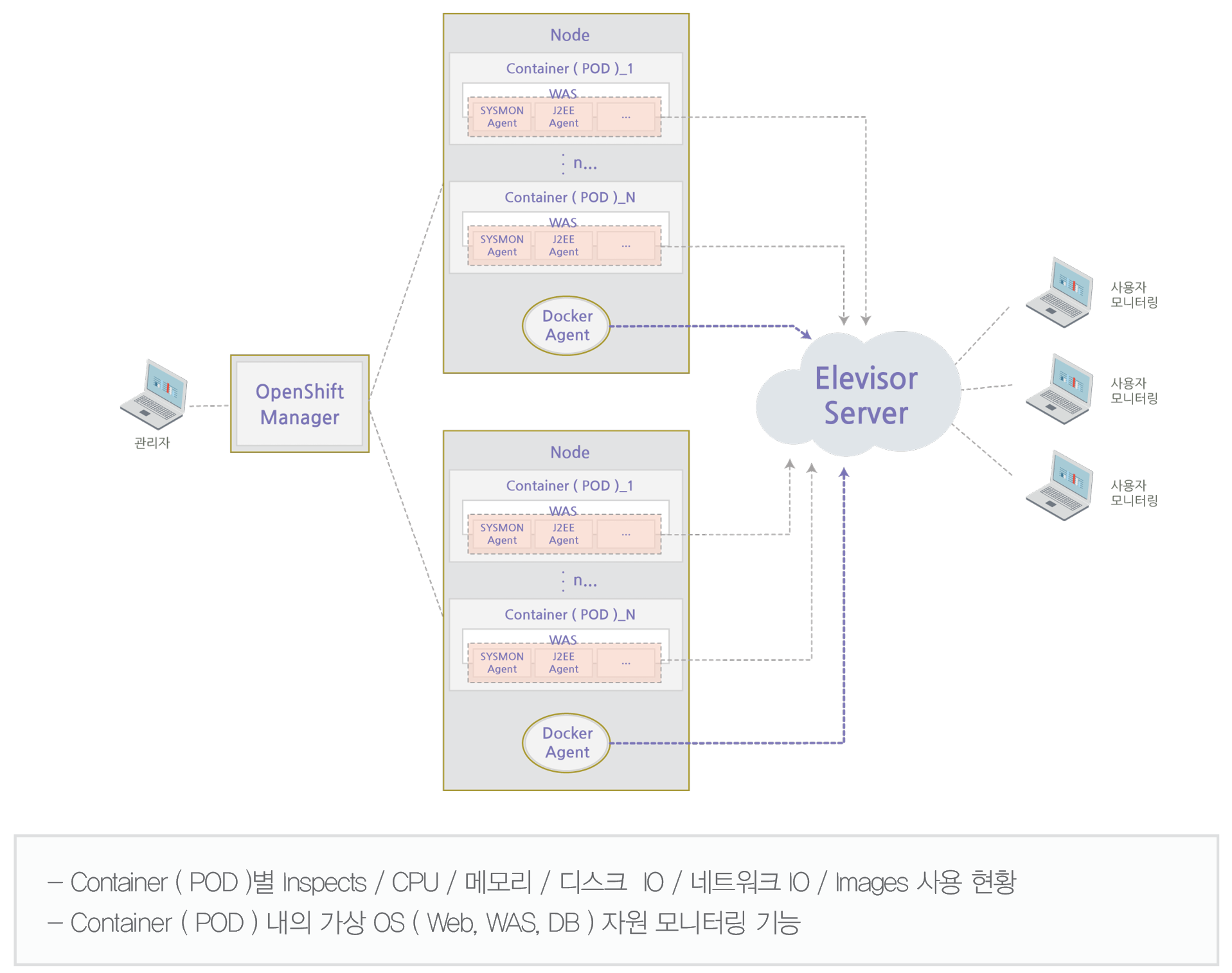

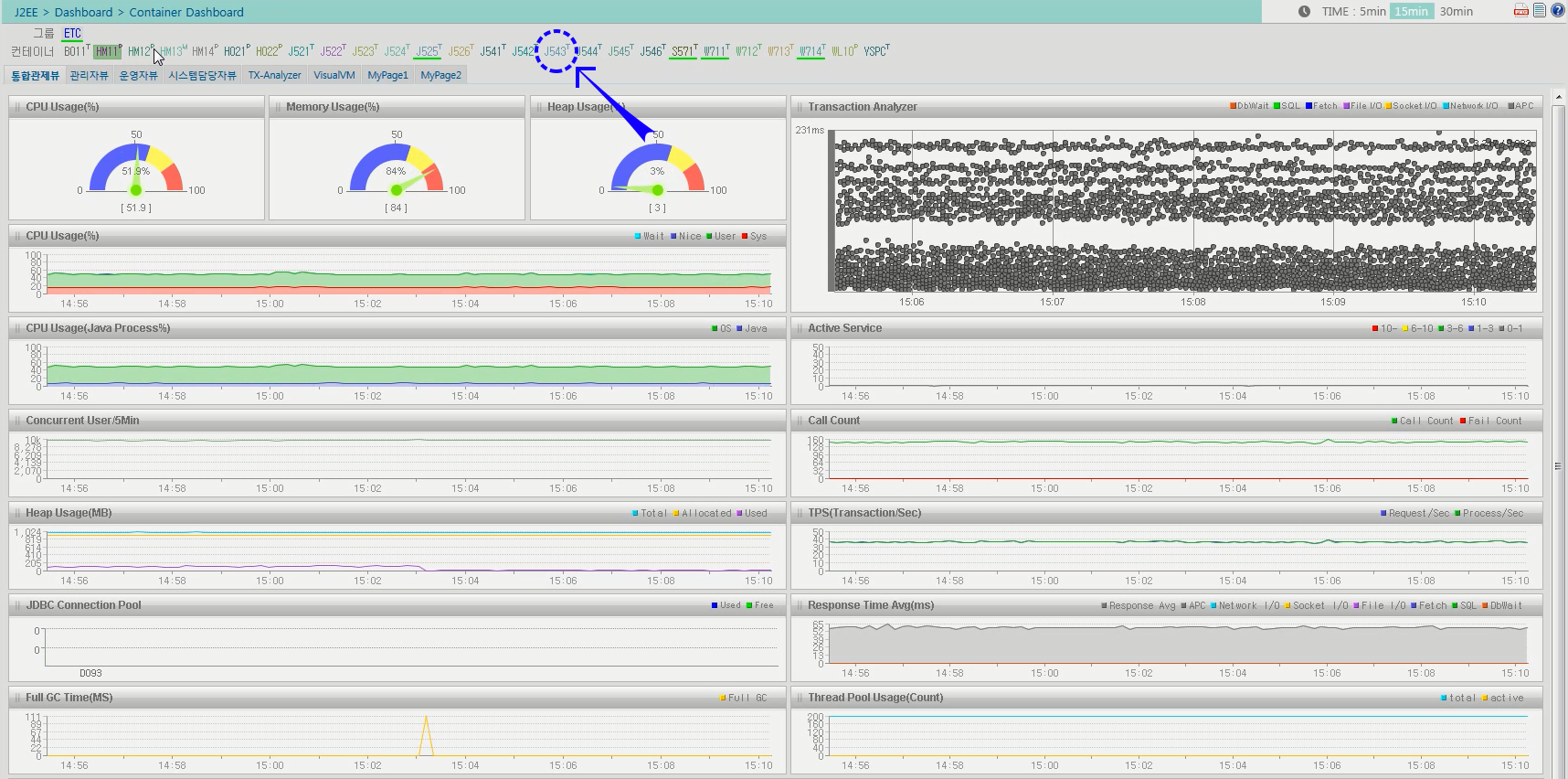

- Container ( POD )별 Inspects / CPU / 메모리 / 디스크 IO / 네트워크 IO / Images 사용 현황 Container ( POD ) 내의 가상 OS ( Web, WAS, DB )
  자원 모니터링 기능

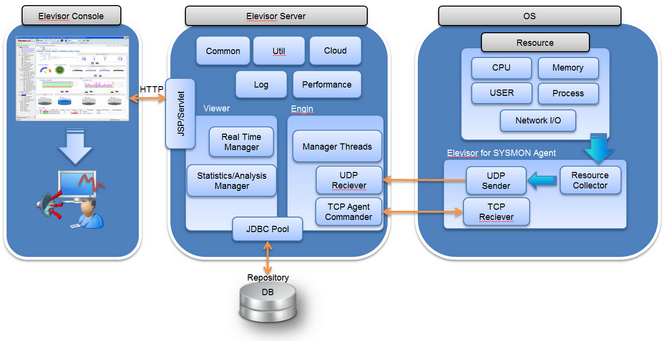

  Elevisor for SYSMON 제품의 구조


- ELEVISOR for SYSMON 은 웹어플리케이션 기반의 APM 툴로서 Elevisor Server만 설치하면 별도의 클라이언트 프로그램 없이
  웹브라우저만으로 사용이 가능합니다.
- 특히 Real-time Collector는 SYSMON Manager를 통해 세션 유지 및 Repository DB에 실시간 데이터를 저장하여 사후 분석에 활용됩니다.

  실시간 모니터링 항목

- Elevisor 서버가 등록된 인스턴스에 대하여 자동으로 Polling 하여 실시간 관제 및 Repository에 저장한다.
- 실시간 모니터링은 Elevisor에서 Polling 주기마다 1회씩만 수행되며 수집된 정보는 30분간 메모리에 저장되어 사용자에게 서비스 됨으로 모니터링 대상
  DB서버에 부하가 거의 없고 사용자 증가시에도 유연하게 서비스를 제공합니다.
- DB서버의 부하를 줄이기 위하여 Polling 주기는 항목에 따라 10초,30초, 1시간 주기로 수집이 됩니다.
- 인스턴스 정보( 10초 주기로 수집)

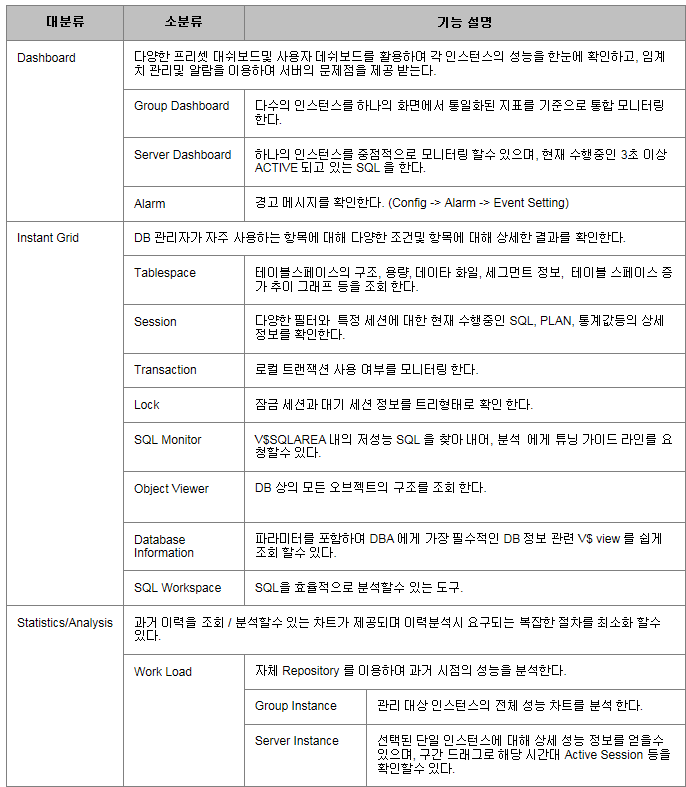

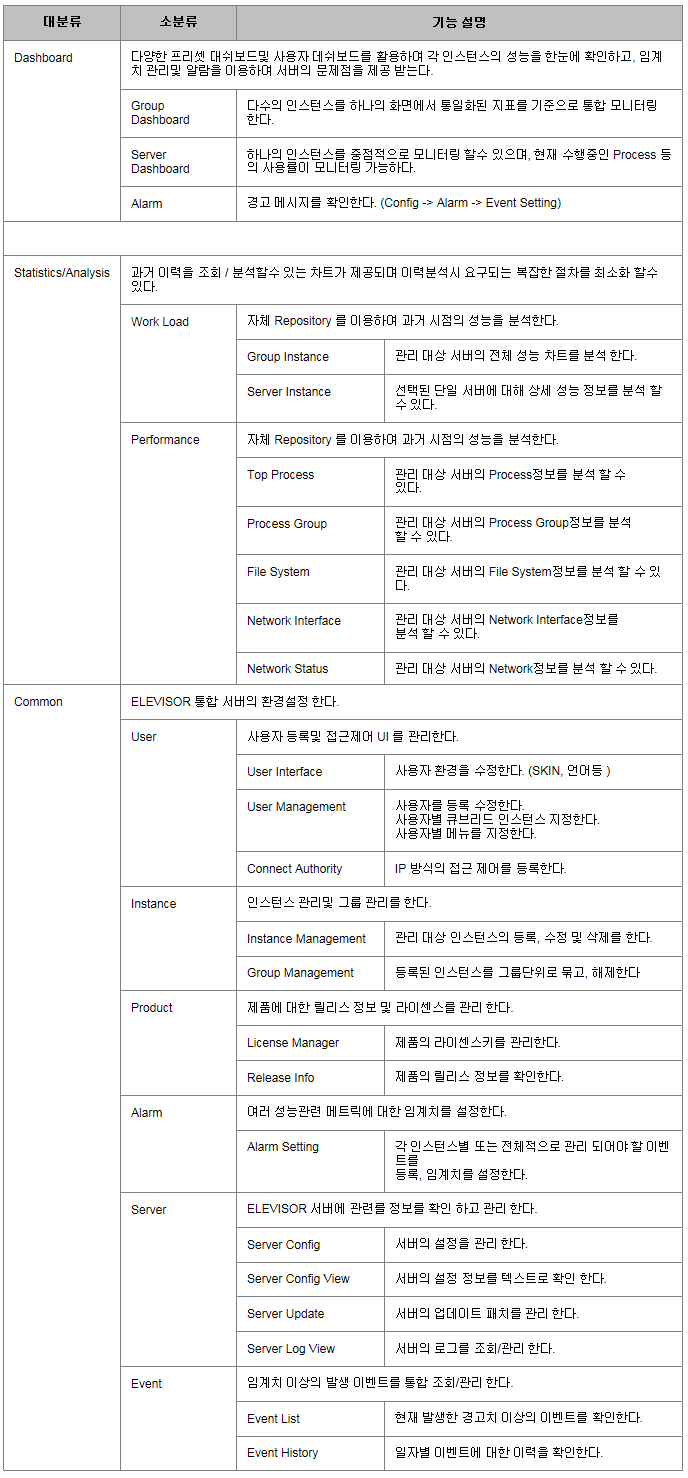

  Elevisor for SYSMON 기능

I-DASHBOARD

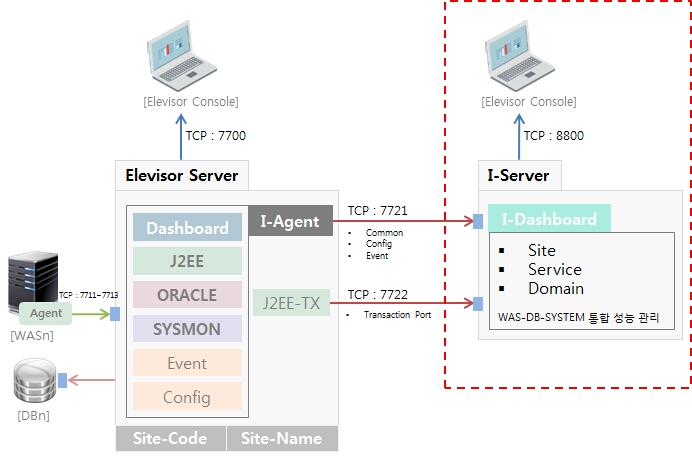

Elevisor for I-DASHBOARD

여러개의 SYSMON인스턴스가 최적화된 상태에서 운영이 될수 있도록 도와주는 도구로써
크게 Real-time Dashboard, Instant Grid, Statistics/Analysis 로 구성되어 있습니다.

-

  Elevisor for I-DASHBOARD 특징

- Elevisor 제품군 (J2EE, ORACLE, SYSMON)을 통하여 하나의 Elevisor Integration Server(이하 I-Server) 에서 WAS-DB 및 시스템에 대한 통합 성능관리
  체계를 구축할 수 있다.

  I-DASHBOARD의 구조

  Elevisor Server / I-server 아키텍쳐



- Elevisor Server에서 WAS/DBMS/SYSTEM 정보 수집
- 각 수집된 정보와 Event/Config 정보를 5초 주기로 I-Server에 전송
- I-Server는 Elevisor Server에 설정 된 Site-Code로 Elevisor Server를 구분하여 Service 기준으로 데이터 매핑

SECULOGIC

SecuLogic

SecuLogic은 기존 보안체계의 문제점을 개선한 논리적 보안 솔루션으로
어플리케이션 레벨에서 논리적 침입 탐지 및 차단하여 다양해지는 지능형 사이버 공격 대응이 가능한 웹트래픽 보안제품 입니다.

-

  SecuLogic 특징

- 부하 없이 웹트래픽 전수 수집 및 Inspection
- 정확한 사용자 식별 기술
- 수집 데이터 빅데이터 전수 저장
- 사용자 행위 및 통계 기반 식별 및 차단
- 비정상 DB Access 탐지 및 차단
- 정확한 탐지로 인한 차단 자동화 실현
- 다양한 지능형 사이버 공격 대응 가능

  SecuLogic 주요기능

- 정확한 사용자 식별
- 부하 없는 트랜잭션 정보 수집
- 트랜잭션 정보 전수 수집
- 정확한 탐지 정책 제공
- 다양한 차단 방법 제공
- 서비스 관점의 정책 관리
- Light Weight 탐지 제공
- 자동 차단 및 차단 시간 관리
- 빅데이터 분석

  SecuLogic 아키텍쳐

  SecuLogic Hompage 바로가기
