서비스 데시보드는 등록된 WAS 인스턴스에 서비스 되고 있는 도메인별로 통합 모니터링할수 있는 데시보드이다.
도메인 매니저를 통해서 서비스 별 그룹화를 통한 화면표시를 하여 준다.
토플로지뷰, 관리자뷰, 운영자뷰, 시스템담당자뷰, 마이페이지1,마이페이지2,마이페이지3 의 7개의 Tab으로 구성되어 다양한 화면이 제공되며 각 Tab 마다 데시보드 위젯을 통한 사용자 커스터마이징이 가능하다.

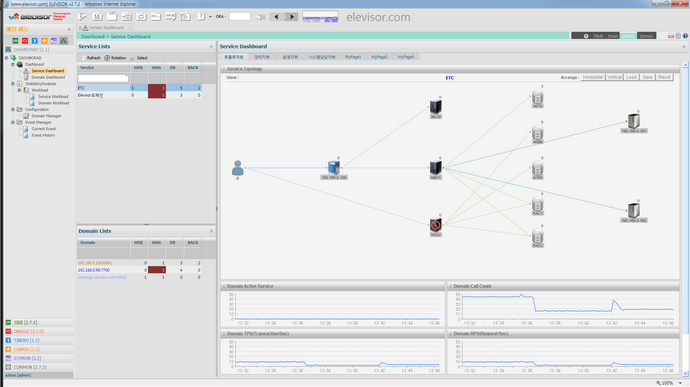

| □ | 화면 |
| □ | 아이콘 설명 |
우측 상단의 컨트롤 아이콘을 이용하여 아래와 같은 기능을 수행할수 있다.
|
• 가로축의 크기를 변경한다. • 5,15,30 분 단위로 변경이 가능하다. |
|
• 현재 화면을 PNG파일로 저장한다. |
|
• 화면의 애플릿 위젯을 편집한다. |
|
• 데시보드 초기화(편집모드) |
|
• 데시보드 설정 저장(편집모드) |
| □ | Service Topology 아이콘 설명 |
v Service Lists에 대한 리로드및 Topology화면 표시의 로데이션이 가능하다.
Refresh |
서비스 갱신 기능 |
Rotation |
서비스별 토플로지 로테이션기능 |
Select |
서비스별 로테이션시 이벤트 발생한 Service List에 정지 |
v 선택 정보별 화면 표시 가능가 가능 하다.
Default |
Active 표시 |
Detail |
CPU, Active, TPS, USERS 표시 |
OS |
hostname, IPAdress , Version 표시 |
Network |
Network In/Out 표시 |
v Topology의 화면 정렬이 가능하다.
Horizontal |
수평 자동 정렬 |
Vertical |
수직 자동 정렬 |
road |
이전 정렬 상태 표시 |
Save |
정렬에 대한 배치 저장 |
Reset |
정렬 초기화 됨 |
| □ | 기능 설명 |

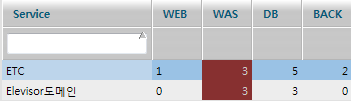

v 그룹화된 서비스에 대한 WEB,WAS,DB,Backend의 수량이 표시되며 이벤트 발생시 이벤트가 발생한 대상에 대해서 색으로 표시를 해준다.

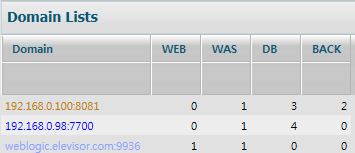

v 그룹화된 서비스에 대한 도메인 리스트가 표시되며 도메인 별로 수집된 WEB,WAS,DB,Backend의 수량이 표시된다.
이벤트 발생시 발생된 대상에 대해서 색으로 표현하여 준다.
