WAS,DB 연계분석

Elevisor 제품군(Oracle, J2EE)를 통한 성능관리 체계를 구축하면 WAS,DB간 양방향 상호 연계 분석을 할 수 있습니다.

실시간으로 수행중인 WAS의 트랜잭션과 DB의 세션간의 1:1 연계 분석 뿐만 아니라 사후 분석 시에도 수집된 성능 정보를 바탕으로 동일하게 연계 분석이 가능합니다.

- WAS와 DB간의 1:1 매핑 연계 분석 지원

- 실시간 및 사후 분석시 동일 정보 제공

- WAS->DB, DB->WAS로의 양방향 상호 연계 분석

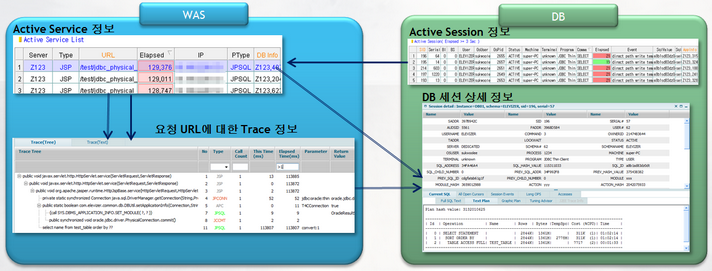

□	WAS-DB 연계도

web-was

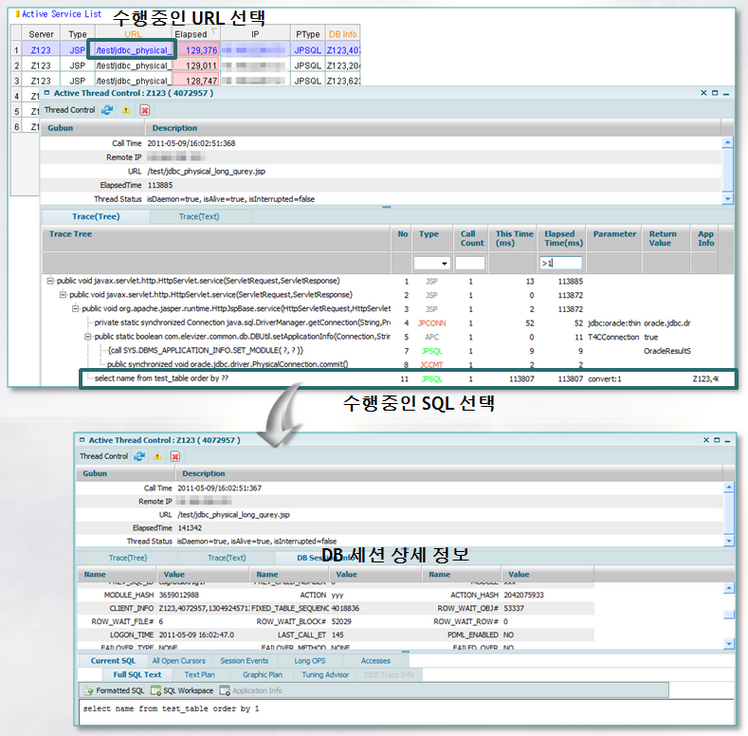

□	실시간 WAS -> DB 연계 분석

was-db_real

Active Service 리스트에서 응답시간이 오래 걸리는 SQL에 대하여 URL을 클릭하여 수행중인 서비스의 Trace 정보를 실시간으로 확인합니다.

수행중인 SQL을 클릭하면 해당 SQL에 대한 DB 세션 정보와 연계 분석이 가능합니다.

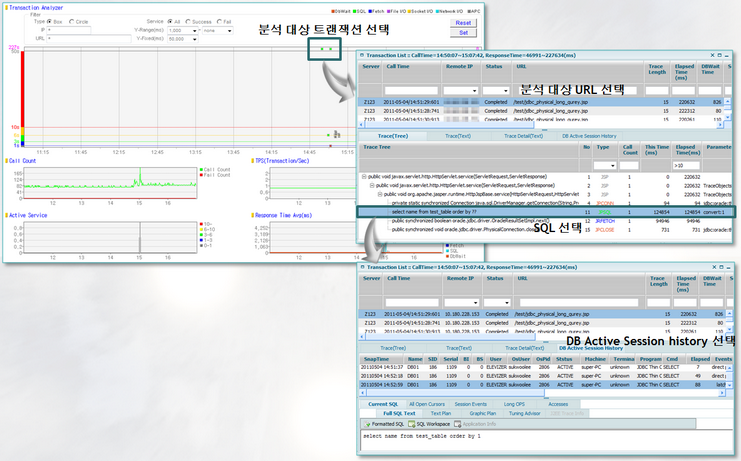

□	사후 WAS -> DB 연계 분석

was-db_stat

트랜잭션 분석기를 통하여 분석 대상 트랜잭션을 선택하면 해당 트랜잭션에 대한 성능정보와 트레이스 정보를 확인할 수 있습니다.

트레이스 내에서 응답시간이 오래 소요된 SQL을 선택하면 해당 SQL의 DB Active Session history 정보를 통하여 연계 분석을 할 수 있습니다.

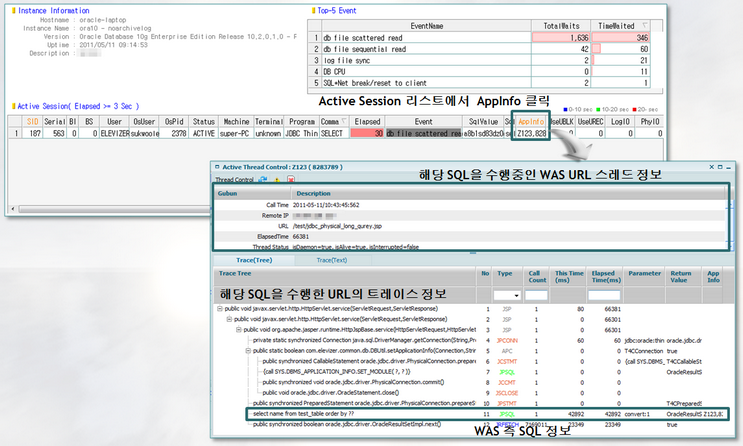

□	실시간 DB -> WAS 연계 분석

db-was-real

Active Session 리스트에서 “Appinfo” 를 클릭하면 해당 SQL을 수행중인 WAS 의 URL 및 스레드 정보와 트레이스 정보를 실시간으로 확인 할 수 있습니다.

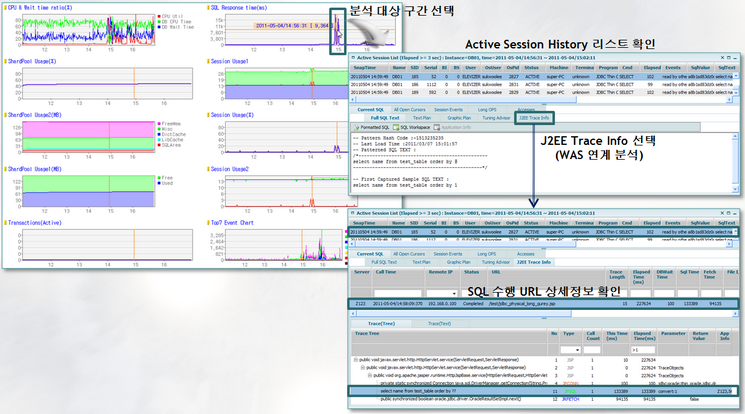

□	사후 DB -> WAS 연계 분석

db-was-stat

과거 성능추이 분석시 자체 Active Session History 정보보기에서 “J2EE Trace Info” 텝을 클릭하면 WAS에서 수집된 트레이스 정보와 1:1

매핑되어 연계 분석이 가능합니다.

WAS 연계 분석 정보

- SQL을 수행한 URL 상세 정보

- 트레이스 상세 정보

- SQL에 대한 상세 정보
