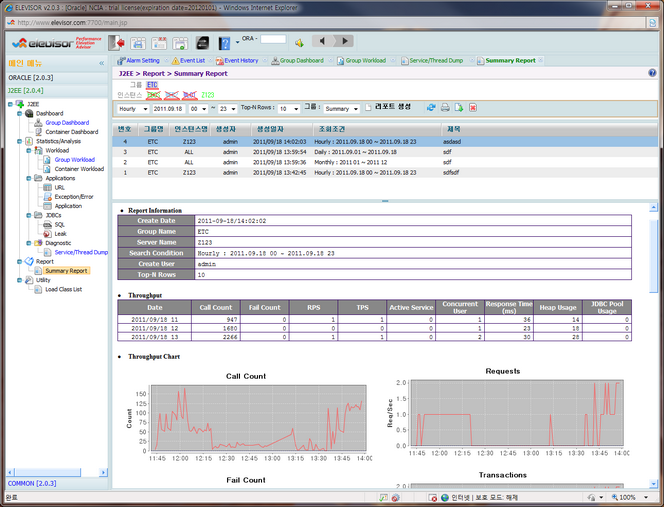

시간별, 일별, 월별 리포트를 생성하고 관리 할수 있는 리포트 기능으로 전반적인 성능 항목에 대한 챠트와 표 를 제공한다.

특히 생성된 리포트는 XML 데이터 형태로 리포트 테이블에 저장되어 언제라도 열람 및 인쇄가 가능하다.



---

---





---

---



v 조회하고자 하는 그룹을 선택한다.

    그룹만 선택하면 그룹에 대한 리포트가 생성되며 서버까지 선택한후 조회하면 해당 서버의 리포트만 생성된다.



v 조회 구분을 선택 한다.

•   hourly : 시간 구간으로 리포트를 생성한다. 조회 데이터는 분단위의 성능데이터 이다.

•   Daily : 일자 구간으로 리포트를 생성한다. 조회 데이터는 1시간 단위의 성능데이터이다.



v 조회 구간을 선택한다.

  시작과 끝 구간을 달력을 이용하여 선택한다.



v Top-N 을 선택한다.

  표 데이터에 대하여 응답시간이 오래 걸리거나 발생횟수가 많은 순서로 몇개까지 조회할지 선택한다.



v 그룹 설정

  그룹으로 조회시 그래프를 그룹 합계로("Summary")로 표시할지 서버 각각 표시할지("Each") 설정한다.



v "Create Report" 버튼을 클릭한 후 리포트 이름을 입력하고 저장을 클릭하면 리포트가 생성된다.

    생성된 리포트는 리포트 목록에 추가되어 보여진다.



---

---



v Report 조회

   리스트에서 리포트를 선택하면 하단에 리포트가 보여진다.



v Report 삭제

   리스트에서 리포트를 선택한후   아이콘을 클릭하면 리포트가 삭제 된다.

   CTRL키를 누른 상태로 여러개의 리포트를 선택할수 있고, SHIFT를 누른 상태로 클릭하면 범위를 선택할 수 있다.



v Report 다운로드

   리스트에서 리포트를 선택한후   아이콘을 클릭하면 다운로드 팝업 창이 뜬면서

   저장 화면이 나타난다.  이때 저장 위치 및 파일명을 선택하고 저장을 한다.



v Report 인쇄

   리스트에서 리포트를 선택한후   아이콘을 클릭하면 인쇄 팝업 창이 뜬면서

   인쇄 화면이 나타난다.



---

---





v Throughput

    Date, Call Count, Fail Count, RPS, TPS, Active Service, Concurrent User, Response Time(ms), Heap Usage, JDBC Pool Usage



v Throughput Chart

  Call Count, Requests, Fail Count, Transactions, Active Service, Response Time, Concurrent Users



v URL Summary

   Rank, Group, Name, URL, URL HashCode, Call Count, Fail Count, Response Time(Min/Max/Avg)



v SQL Summary

   Rank, Group, Name,Gubun, SQL HashCode, SQL, Call Count,  Response Time(Min/Max/Avg)



v Leak Summary

   Rank, Group, Name,Gubun, Leak HashCode,URL, Call Count, Stack Trace



v Exception Summary

   Rank, Group, Name,Exception HashCode,Exception Name,Stack Trace, Count
