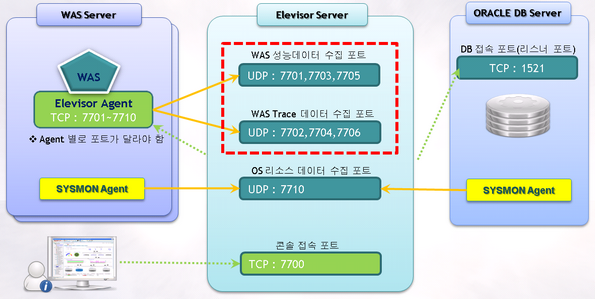

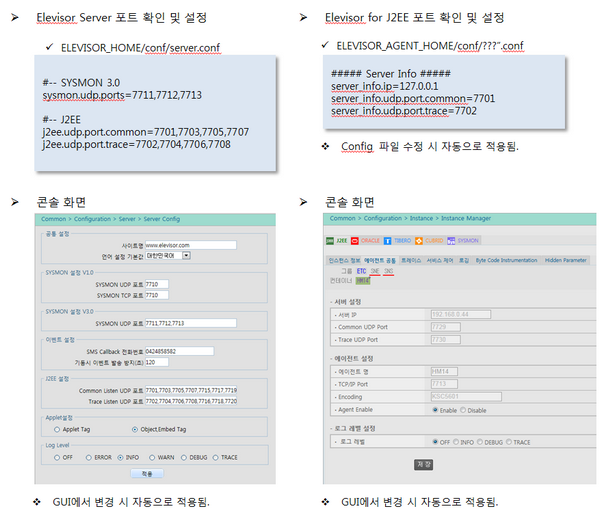

Elevisor 서버 구성을 위해서는 각 서버간 네트워크 포트 구성에 따른 방화벽이 사전에 열려야 한다.



- 사용자가 웹브라우저를 통하여 Elevisor 콘솔에 접속하기 위한 포트

 사용자 PC > Elevisor 서버 : 7700(TCP)



- Elevisor for J2EE Agent에서 수집된 성능데이터를 Elevisor 서버로 전송하기 위한 포트

 WAS 서버 > Elevisor 서버 : 7701~7709(UDP, 성능데이터dml 포트 트래픽 분산을 위하여 포트를 다중화 함)



- Elevisor 서버에서 Elevisor for J2EE Agent로 접속을 위한 포트

 Elevisor 서버 > WAS 서버  : 7701~7710(TCP, 동일 서버내의 컨테이너 별로 포트가 달라야 함)



- SYSMON Agent에서 수집된 OS리소스 정보를 Elevisor 서버로 전송하기 위한 포트

 WAS 서버 > Elevisor 서버 : 7711~7713(UDP)

 DB 서버 > Elevisor 서버 : 7710~7713(UDP)



- Elevisor 서버 DB성능데이터 수집을 위한 포트

 Elevisor 서버 > DB 서버 : 1521(TCP)









---

---

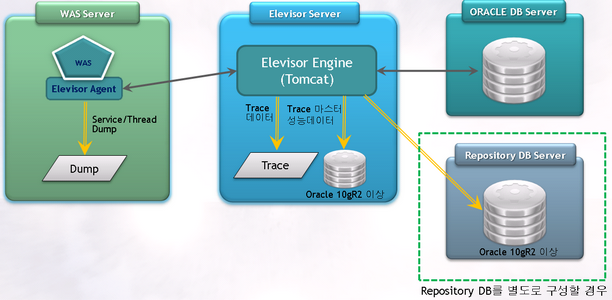

수집된 성능데이터는 Repository DB 및 파일 시스템으로 저장되며, 설치를 위하야 사전에 자원을 확보 하여야 한다.



- WAS 성능 데이터

 WAS 성능 데이터는 모두 Elevisor 서버에 전송되며 WAS 서버에는 Service/Thread Dump 파일만 저장됨.



- DB 성능 데이터

 모니터링 대상 DB서버에는 성능데이터가 저장되지 않으며 Elevisor 서버의 Repository DB에 저장됨.



- Elevisor 서버

 Elevisor 서버에 수집된 성능데이터는 Repository DB 및 Trace 파일에 저장됨.
