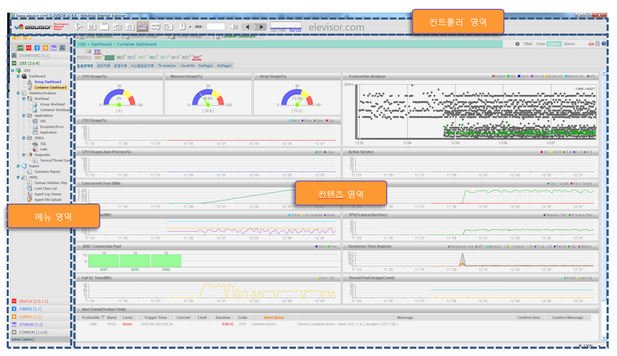

Elevisor Console 화면은 상단의 콘트롤러 영역, 하단 왼쪽에 메인 메뉴 영역, 하단 오른쪽에 Tab bar로 구성된 컨텐츠 영역으로 구성되어 있다.

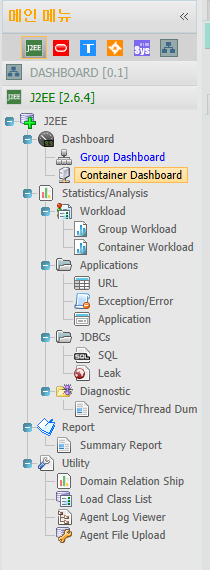

좌측 메뉴 영역은 아코디언에 엔진별 트리메뉴가 구성되어 진다.



Elevisor 서버는 다양한 엔진이 포함되어 있으며 서버 설정에 따라 각각의 엔진이 활성화 되면 아코디언에 해당 엔진의 트리메뉴가 추가된다.



아코디언에 COMMON 메뉴는 항상 활성화 되며 엔진별 공통적으로 사용하는 환경 설정이나 이벤트 통계 조회 등의  메뉴를 포함하고 있다.





v 컨트롤러 영역

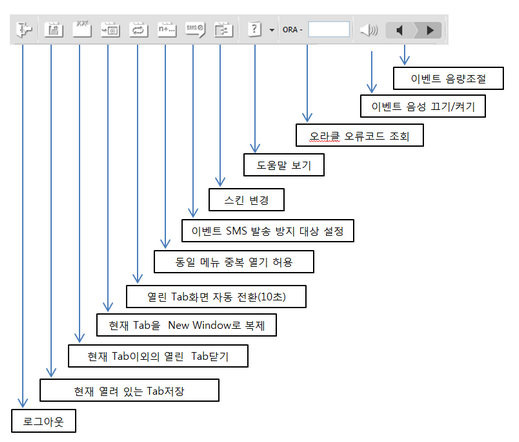

컨트롤러 영역은 전체적으로 영향을 미치는 기능들과 자주 사용하는 기능을 아이콘화 하여 사용의 편리성을 더하였다.



※ 스킨 변경시 다시 로그인 할때까지 일시적으로 변경되며 다시 로그인시에는 사용자 설정에 따라 스킨이 적용된다.



※ 이벤트 SMS 발송 방지 대상 설정

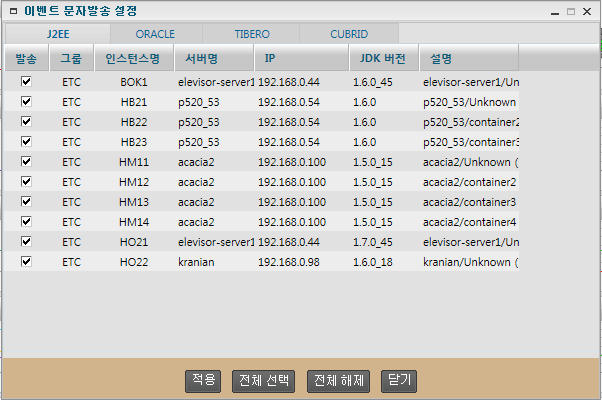

아이콘을 클릭하면 "이벤트 문자발송 설정" 화면이 팝업된다.

OFF-LINE 점검이나 작업시에 불필요하게 이벤트 문자가 발송되는 것을 방지하기 위한 기능으로서 발송 항목을 체크 해제한 후

적용을 하게 되면 해당 인스턴스에서 발생한 이벤트에 대하여 문자 발송을 하지 않는다.







v 메뉴 영역





v Tabbar(Contents) 영역





컨텐츠 영역은 메인메뉴 선택시 Tabbar에 해당 페이지가 추가되는 형태로서

페이지 이동시 웹의 취약점인 Refresh없이 마치 C/S 환경처럼  사용자에게 제공한다.



특히, 현재 열려있는 Tabbar를 저장할수 있고, 이후 로그인시 저장된 메뉴가 그대로 복원된다.





---

---





거의 모든 화면 상단에는 위와 같이 그룹,인스턴스 선택 메뉴가 있어 원하는 그룹 또는 인스턴스를 선택 할수 있다.

현재 선택된 그룹이나 인스턴스는 반전되어 있고 이벤트가 발생된 그룹이나 인스턴스에는 밑줄로 표시가 된다.( Critical : 빨간색, Warning : 녹색 )

Down된 인스턴스에는 인스턴스 명에 빨간색으로 X 가 표시된다.

그룹데시보드 화면과 같이 그룹핑하여 보여주는 경우 선택된 인스턴스에 대해 굵은 선으로 하이라이트 되는 기능을 제공한다.







---

---





데시보드 화면 우측 상단에는 위와 같이 라인 그래프의 X축 스케일을 조정하는 아이콘이 있다.

5분을 선택하면 실시간 그래프 구간이 최근 5분으로, 15분으로 선택하면 최근 15분으로 셋팅된다.



이설정은 COMMON > User Setting 에서 사용자 별로 Default 값을 설정할 수 있다.



---

---

공통적으로 모든 화면에서 사용되는 툴바에 대한 설명이다.
